Затвор дисковый с пневмаприводом

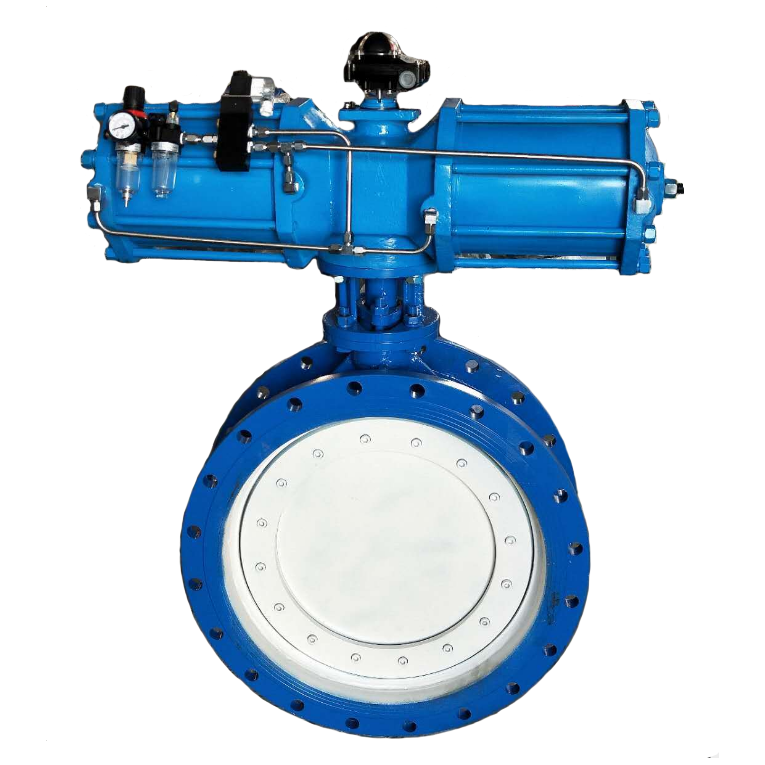

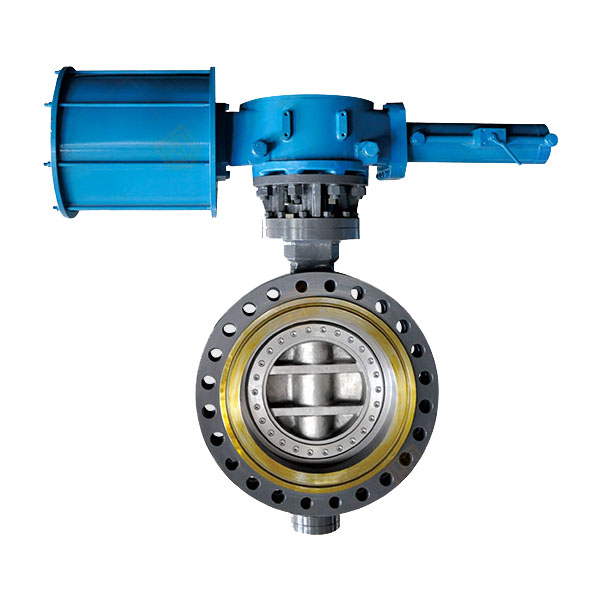

затвор дисковый фланцевый с пневмоприводом
затвор дисковый фланцевый с пневмоприводом
затвор дисковый фланцевый с пневмоприводом
: Затвор дисковый с пневмаприводом
: 151

Затвор дисковый поворотный фланцевый стальной с тройным эксцентриситетом с пневмаприводом

На заводе освоено производство затворов дисковых с тройным эксцентриситетом DN 50 - DN 1600 PN 10, PN 16, PN 25.

Ассортимент затворов с тройным эксцентриситетом включает:

- Затворы дисковые 3-эксцентриковые фланцевые;

- Затворы дисковые 3-эксцентриковые межфланцевые;

- Затворы дисковые 3-эксцентриковые под приварку (приварные).

ПРЕИМУЩЕСТВА ЗАТВОРОВ С ТРОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ

1. Высокая ремонтопригодность затворов с тройным эксцентриситетом, что обеспечивается уплотнением "металл - металл", использованием металлографических картриджей, обеспечивающих 100% герметичность затвора при температуре до +425°С. В случае выхода уплотнения из строя, картридж может быть заменён непосредственно на диске без разборки затвора;

2. На корпус и диски затвора с тройным эксцентриситетом по заказу возможно нанесение полимерного покрытия либо покрытия из резинокаучуковой смеси ЭПДМ. Затворы с данными покрытиями можно использовать при агрессивных рабочих средах;

3. Уплотнительное кольцо проходит повторную обработку на самом затворе;

4. Корпус затвора с тройным эксцентриситетом покрыт антикоррозийным грунтом;

5. На седло затвора приваривается металл толщиной не менее 8 мм, что значительно продлевает срок службы изделия;

6. Стальные элементы 3-эксцентриковых затворов проходят термическую обработку;

7. На затворы с тройным эксцентриситетом производства нашего завода предоставляется гарантия 12 месяцев с даты ввода в эксплуатацию, но не более 24 месяцев с даты поставки.

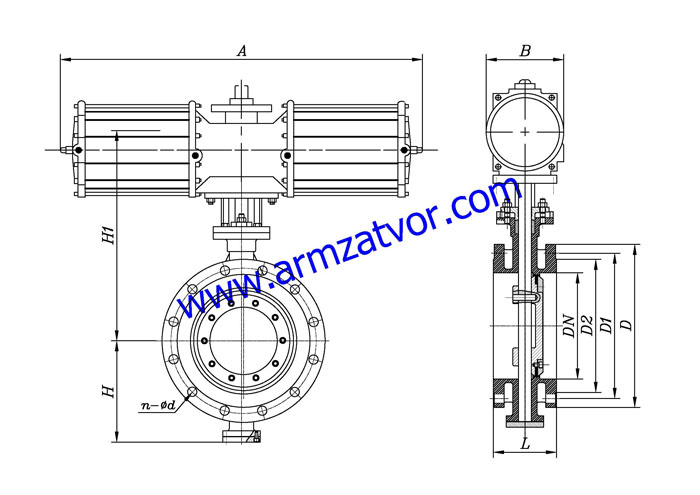

Чертеж затвора дискового поворотного фланцевого стального с тройным эксцентриситетом с пневмаприводом


Материалы основных деталей



№ Наименование Детали Материал
1 Нижняя конечная крышка WCB 304/304L/316/316L
2 Корпус WCB CF8/CF8M/CF3/CF3M
3 Шток Сталь45, 2Cr13 304/316
4 Диск WCB CF8/CF8M/CF3/CF3M
5 Седло Металл(D507, 304)+Гибкий графит/асбест
6 Набивка Гибкий графит
7 Набивной сальник WCB CF8/CF8M/CF3/CF3M
8 Упорка WCB WCB
9 Шпилька Сталь SS
10 Пневмапривод Компонент



Основные габаритные & присоединительные размеры

Ру, МПа Ду, мм L H≈ H1≈ A B D D1 D2 n-фd
1,0 50 108 112 248 245 72 155 125 99 4-ф18
65 112 115 265 245 72 175 145 118 4-ф18
80 114 120 335 245 72 190 160 132 8-ф18
100 127 140 350 355 92 210 180 156 8-ф18
125 140 170 370 355 92 240 210 184 8-ф18
150 140 180 450 355 92 275 240 211 8-ф23
200 152 210 480 250 170 330 295 266 8-ф23
250 165 240 590 250 170 385 350 319 12-ф23
300 178 290 640 450 220 435 400 370 12-ф23
350 190 320 690 450 220 495 460 429 16-ф23
400 216 350 720 450 220 560 515 480 16-ф25
450 222 380 760 650 280 610 565 530 20-ф25
500 229 410 790 650 280 665 620 582 20-ф25
600 267 470 870 850 380 775 725 682 20-ф30
700 292 550 1050 850 380 890 840 794 24-ф30
800 318 640 1140 1250 380 1005 950 901 24-ф34
900 330 710 1210 1250 380 1105 1050 1001 28-ф34
1000 410 770 1290 1250 380 1215 1160 1112 28-ф34
1200 470 875 1485 1250 380 1445 1380 1328 32-ф39
1400 530 970 1560 - - 1670 1590 1530 36-ф42
1600 600 1100 1540 - - 1910 1820 1750 40-ф48



Ру, МПа Ду, мм L H≈ H1≈ A B D D1 D2 n-фd
1,6 50 108 112 248 245 72 155 125 99 4-ф18
65 112 115 265 245 72 175 145 118 4-ф18
80 114 120 335 245 72 190 160 132 8-ф18
100 127 140 350 355 92 210 180 156 8-ф18
125 140 170 370 355 92 240 210 184 8-ф18
150 140 180 450 355 92 275 240 211 8-ф23
200 152 210 480 250 170 330 295 266 12-ф23
250 165 240 590 250 170 400 355 319 12-ф25
300 178 290 640 450 220 455 410 370 12-ф25
350 190 320 690 450 220 515 470 429 16-ф30
400 216 350 720 450 220 575 525 480 16-ф30
450 222 380 760 650 280 635 585 548 20-ф30
500 229 410 790 650 280 700 650 609 20-ф34
600 267 470 870 850 380 835 770 720 20-ф41
700 292 550 1050 850 380 905 840 794 24-ф41
800 318 640 1140 1250 380 1015 950 901 24-ф41
900 330 710 1210 1250 380 1115 1050 1001 28-ф41
1000 410 770 1290 1250 380 1250 1170 1112 28-ф48
1200 470 875 1485 1250 380 1480 1390 1328 32-ф48
1400 530 970 1560 - - 1680 1590 1530 36-ф48
1600 600 1100 1540 - - 1925 1820 1750 40-ф55



Ру, МПа Ду, мм L H≈ H1≈ A B D D1 D2 n-фd
2,5 50 108 112 248 245 72 155 125 99 4-ф18
65 112 115 265 245 72 175 145 118 8-ф18
80 114 120 335 245 72 190 160 132 8-ф18
100 127 140 350 355 92 225 190 156 8-ф22
125 140 170 370 355 92 265 220 184 8-ф26
150 140 180 450 355 92 295 250 211 8-ф26
200 152 210 480 250 170 355 310 274 12-ф26
250 165 240 590 250 170 420 370 330 12-ф30
300 178 290 640 450 220 480 430 389 16-ф30
350 190 320 690 450 220 545 490 448 16-ф33
400 216 350 720 450 220 605 550 503 16-ф36
450 222 380 760 650 280 655 600 548 20-ф36
500 229 410 790 650 280 725 660 609 20-ф36
600 267 470 870 850 380 835 770 720 20-ф39
700 292 550 1050 850 380 950 875 820 24-ф42
800 318 640 1140 1250 380 1065 990 928 24-ф48
900 330 710 1210 1250 380 1175 1090 1028 28-ф48
1000 410 770 1290 1250 380 1300 1210 1140 28-ф55
1200 470 875 1485 1250 380 1520 1420 1350 32-ф58

*Реальные размеры могут быть чуть отличаться.

:

:
 *
:
 *
:

:
 *
:
   *
