Фланцы плоские

Фланцы плоские
: Фланцы плоские
: 078

Описание

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.

Области применения:

Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Особенности и характеристики фланцев:

При монтаже фланец стальной плоский приварной "надевается" на трубу и приваривается двумя сварными швами по окружности трубы.

Фланец стальной приварной встык предусматривает только один соединительный сварной шов (при этом необходимо соединить встыкторец трубы и "воротник" фланца).

Стальной свободный фланец на приварном кольце состоит из двух частей - фланца и кольца. Фланец и кольцо должны быть одного условного диаметра и давления. Данные фланцы отличаются удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

2. Технологические характеристики фланцев.

Эти характеристики связаны с особенностями производства (из каких заготовок и по каким технологиям выполняется фланец).

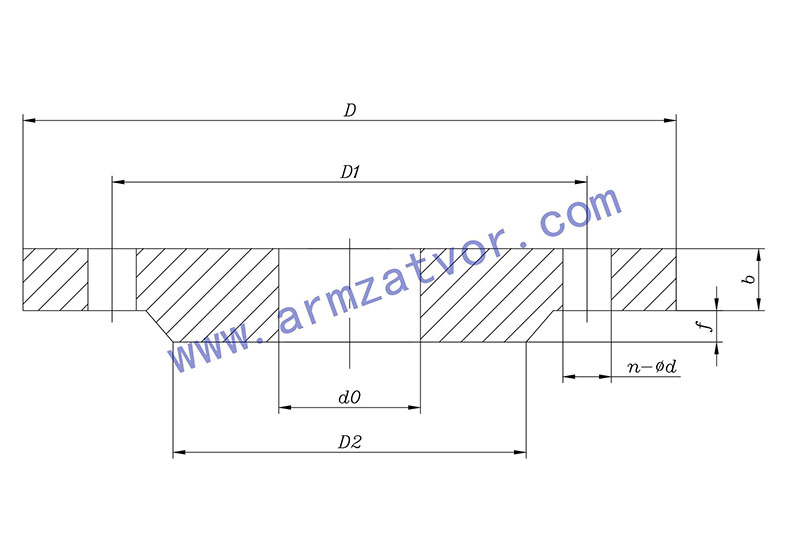

Чертеж фланца плоского по китайскому стандарту JB/T81-94Размеры фланца по JB/T81-94

Ру0,25МПа



DN d0 D D1 D2 n-фd b f Расчетный вес,кг
10 15 75 50 32 4-ф12 10 2 0.25
15 19 80 55 40 4-ф12 10 2 0.29
20 26 90 65 50 4-ф12 12 2 0.45
25 33 100 75 60 4-ф12 12 2 0.55
32 39 120 90 70 4-ф14 12 2 0.8
40 46 130 100 80 4-ф14 12 3 0.95
50 59 140 110 90 4-ф14 12 3 1.04
65 78 160 130 110 4-ф14 14 3 1.43
80 91 185 150 125 4-ф18 14 3 1.95
100 110 205 170 145 4-ф18 14 3 2.2
125 135 235 200 175 8-ф18 14 3 2.78
150 161 260 225 200 8-ф18 16 3 3.49
200 222 315 280 255 8-ф18 18 3 4.88
250 276 370 335 310 12-ф18 22 3 7.32
300 328 435 395 362 12-ф23 22 4 9.4
350 380 485 445 412 12-ф23 22 4 10.5
400 430 535 495 462 16-ф23 22 4 11.7
450 484 590 550 518 16-ф23 24 4 14.9
500 534 640 600 568 16-ф23 24 4 16.2
600 634 755 705 670 20-ф25 24 5 21.3
700 724 860 810 775 24-ф25 26 5 29.9
800 824 975 920 880 24-ф30 26 5 36.7
900 924 1075 1020 980 24-ф30 28 5 44.2
1000 1124 1175 1120 1080 28-ф30 30 5 52.7
1200 1224 1375 1320 1280 32-ф30 30 5 65.9
1400 1424 1575 1520 1480 36-ф30 32 5 78.3
1500 1524 1690 1630 1590 36-ф30 32 5 88
1600 1624 1785 1730 1690 40-ф30 32 5 94.3
1800 1824 1985 1930 1890 44-ф30 34 5 110
2000 2024 2185 2130 2090 48-ф30 34 5 130
2200 2224 2405 2340 2295 52-ф33 36 6 165
2400 2424 2605 2540 2495 56-ф33 38 6 185
2600 2624 2805 2740 2695 60-ф33 40 6 206

Ру0,6МПа



DN d0 D D1 D2 n-фd b f Расчетный вес,кг
10 15 75 50 32 4-ф12 12 2 0.32
15 19 80 55 40 4-ф12 12 2 0.34
20 26 90 65 50 4-ф12 14 2 0.54
25 33 100 75 60 4-ф12 14 2 0.64
32 39 120 90 70 4-ф14 16 2 1.1
40 46 130 100 80 4-ф14 16 3 1.22
50 59 140 110 90 4-ф14 16 3 1.35
65 78 160 130 110 4-ф14 16 3 1.67
80 91 185 150 125 4-ф18 18 3 2.48
100 110 205 170 145 4-ф18 18 3 2.89
125 135 235 200 175 8-ф18 18 3 3.94
150 161 260 225 200 8-ф18 20 3 4.47
200 222 315 280 255 8-ф18 22 3 6.07
250 276 370 335 310 12-ф18 24 3 8.03
300 328 435 395 362 12-ф23 24 4 10.3
350 380 485 445 412 12-ф23 26 4 12.59
400 430 535 495 462 16-ф23 28 4 15.2
450 484 590 550 518 16-ф23 28 4 17.59
500 534 640 600 568 16-ф23 30 4 20.67
600 634 755 705 670 20-ф25 30 5 26.57
700 724 860 810 775 24-ф25 32 5 37.1
800 824 975 920 880 24-ф30 32 5 46.2
900 924 1075 1020 980 24-ф30 34 5 55.1
1000 1024 1175 1120 1080 28-ф30 36 5 64.36
1200 1224 1400 1340 1295 32-ф34 30 5 73
1400 1424 1620 1560 1510 36-ф34 34 5 105
1500 1524 1730 1660 1610 36-ф36 34 5 115
1600 1624 1820 1760 1710 40-ф34 36 5 125
1800 1824 2045 1970 1920 44-ф42 38 5 170
2000 2024 2265 2180 2125 48-ф48 38 5 210
2200 2224 2475 2390 2335 52-ф42 40 6 240
2400 2424 2685 2600 2545 56-ф42 42 6 300
2600 2624 2905 2810 2750 60-ф48 44 6 356

Ру1,0МПа

DN d0 D D1 D2 n-фd b f Расчетный вес,кг
10 15 90 60 40 4-ф14 12 2 0.46
15 19 95 65 45 4-ф14 12 2 0.51
20 26 105 75 55 4-ф14 14 2 0.75
25 33 115 85 65 4-ф14 14 2 0.89
32 39 135 100 78 4-ф18 16 2 1.4
40 46 145 110 85 4-ф18 18 3 1.71
50 59 160 125 100 4-ф18 18 3 2.09
65 78 180 145 120 4-ф18 20 3 2.84
80 91 195 160 135 4-ф18 20 3 3.24
100 110 215 180 155 8-ф18 22 3 4.01
125 135 280 240 210 8-ф23 24 3 6.67
150 161 335 295 265 8-ф23 24 3 8.24
200 222 365 325 295 8-ф23 24 3 9.3
250 276 390 350 320 12-ф23 26 3 10.7
300 328 440 400 368 12-ф23 28 4 12.9
350 380 500 460 428 16-ф23 28 4 15.9
400 430 565 515 482 16-ф25 30 4 21.8
450 484 615 565 532 20-ф25 30 4 24.4
500 534 670 620 585 20-ф25 32 4 27.7
600 634 780 725 685 20-ф30 36 5 39.4
700 724 895 840 800 24-Ф30 36 5 53
800 824 1010 950 905 24-Ф34 38 5 67
900 924 1110 1050 1005 28-Ф34 38 5 76
1000 1024 1220 1160 1110 28-ф34 38 5 90
1200 1224 1450 1380 1330 32-ф41 44 5 143
1400 1424 1675 1590 1530 36-ф48 48 5 195
1500 1524 1785 1700 1640 36-ф48 50 5 225
1600 1624 1915 1820 1750 40-ф54 52 5 275
1800 1824 2115 2020 1950 44-ф54 56 5 340
2000 2024 2325 2230 2150 48-ф54 60 5 420
2200 2224 2550 2440 2370 52-ф56 80 6 660
2400 2424 2760 2650 2570 56-ф56 90 6 840
2600 2624 2960 2850 2780 60-ф56 94 6 947

Ру1,6МПа



DN d0 D D1 D2 n-фd b f Расчетный вес,кг
10 15 90 60 40 4-ф14 14 2 0.55
15 19 95 65 45 4-ф14 14 2 0.71
20 26 105 75 55 4-ф14 16 2 0.87
25 33 115 85 65 4-ф14 18 2 1.18
32 39 135 100 78 4-ф18 18 2 1.6
40 46 145 110 85 4-ф18 20 3 2
50 59 160 125 100 4-ф18 22 3 2.61
65 78 180 145 120 4-ф18 24 3 3.45
80 91 195 160 135 8-ф18 24 3 3.71
100 110 215 180 155 8-ф18 26 3 4.8
125 135 245 210 185 8-ф18 28 3 6.47
150 161 280 240 210 8-ф23 28 3 7.92
200 222 335 295 265 12-ф23 30 3 10.1
250 276 405 355 320 12-ф25 32 3 15.7
300 328 460 410 375 12-ф25 32 4 18.1
350 380 520 470 436 16-ф25 34 4 23.3
400 430 580 525 485 16-ф300 38 4 31
450 484 640 585 545 20-ф30 42 4 40.2
500 534 705 650 608 20-ф34 48 4 55.2
600 634 840 770 718 20-ф41 50 5 80.8
700 724 910 840 788 24-ф41 50 5 106.2
800 824 1020 950 898 24-ф41 52 5 130.5
900 924 1120 1050 998 28-ф41 44 5 91
1000 1024 1255 1170 1110 28-ф48 46 5 127
1200 1224 1485 1390 1325 32-ф54 52 5 150
1400 1424 1685 1590 1525 36-ф54 58 5 215
1500 1524 1820 1710 1640 36-ф56 60 5 245
1600 1624 1930 1820 1750 40-ф58 64 5 320
1800 1824 2130 2020 1950 44-ф58 68 5 360
2000 2024 2345 2230 2150 48-ф60 70 5 430
2200 2224 2555 2440 2370 52-ф62 90 6 515
2400 2424 2765 2650 2570 56-ф62 100 6 750
2600 2624 2965 2850 2770 60-ф62 104 6 950

Ру2,5МПа



DN d0 D D1 D2 n-фd b f Расчетный вес,кг
10 15 90 60 40 4-ф14 16 2 0.64
15 19 95 65 45 4-ф14 16 2 0.8
20 26 105 75 55 4-ф14 18 2 0.99
25 33 115 85 65 4-ф14 18 2 1.18
32 39 135 100 78 4-ф18 20 2 1.96
40 46 145 110 85 4-ф18 22 3 2.6
50 59 160 125 100 4-ф18 24 3 2.71
65 78 180 145 120 8-ф18 24 3 3.22
80 91 195 160 135 8-ф18 26 3 4.06
100 110 230 190 160 8-ф23 28 3 6
125 135 270 220 188 8-ф25 30 3 8.26
150 161 300 250 218 8-ф25 30 3 10.4
200 222 360 310 278 12-ф25 32 3 14.5
250 276 425 370 332 12-ф30 34 3 18.9
300 328 485 430 390 16-ф30 36 4 26.8
350 380 550 490 448 16-ф34 42 4 34.35
400 430 610 550 505 16-ф34 44 4 44.9
450 484 660 600 555 20-ф34 48 4 51.92
500 534 730 660 610 20-ф41 52 4 67.3
600 634 840 770 718 20-ф41 56 5 95.2
700 724 955 875 815 24-ф48 60 5 116
800 824 1070 990 930 24-ф48 64 5 150.2
900 924 1180 1090 1025 28-ф54 58 5 160
1000 1024 1305 1210 1140 28-ф58 62 5 210
1200 1224 1525 1420 1350 32-ф58 70 5 300
1400 1424 1750 1640 1560 36-ф65 76 5 450
1500 1524 1865 1750 1670 36-ф62 80 5 480
1600 1624 1975 1860 1780 40-ф60 84 5 570
1800 1824 2195 2070 1985 44-ф68 90 5 700
2000 2024 2425 2300 2210 48-ф68 96 5 900



:

:
 *
:
 *
:

:
 *
:
   *
