1. Обзор
Инструкция по эксплуатации электропривода многооборотного Z.pdf

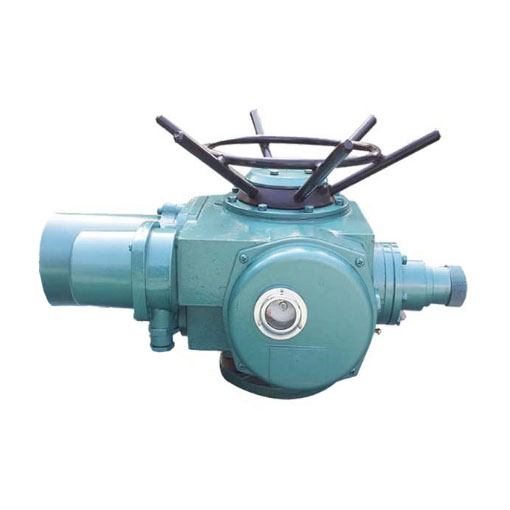

Многооборотный электропривод, широко известен как Z-тип, используется для открытия, закрытия или регулировки запорной арматуры. Электропривод типа Z подходит для таких типов запорной арматуры, как задвижек, вентилей, затворов, мембранных клапанов, плунжерных клапанов, дроссельных клапанов, заслонок и т.д. Он применяется как для клапанов с выдвижным шпинделем, так и для клапанов с невыдвижным шпинделем.
Они имеют такие характеристики, как полные функции, надежная работа, усовершенствованные системы управления, небольшие размеры, легкий вес, удобство в использовании и техническом обслуживании и т.д. Он может использоваться для дистанционного, централизованного и автоматического управляться запорной арматуры. Такие электроприводы широко используются в энергетике, металлургии, нефтяной, химической, бумажной промышленности, очистке сточных вод и других отраслях промышленности.
Характеристики данного продукта соответствуют положениям JB/T8528-1997 “технические условия для общепромышленных электрических устройств для запорной арматуры”. Характеристики взрывозащищенного типа соответствуют GB3836.1-2000 “Электрооборудование для взрывоопасных газовых сред. Часть 1. Общие требования”, GB3836.2-2000 “Электрооборудование для взрывоопасных газовых сред. Часть 2. Взрывозащищенные типа “d”” и положениям JB / T8529-1997 “Технические условия электрического устройства взрывобезопасного типа для запорной арматуры”.
Многооборотные электроприборы по типу защиты разделяют на: наружный тип и взрывозащищенный тип;
По методу управления: обычный тип, интегральный тип и интегральный регулирующий тип;
По типу подключения: моментный тип, тип электростанции и тяговый тип.
3. Окружающая среда и основные технические параметры
3.1 Питание: стандартное: трехфазное 380В (50Гц)
на заказ: трехфазный 660В, 415В (50Гц, 60Гц)
однофазный 220В, 110В (50Гц, 60Гц)
3.2 Окружающая среда:
3.2.1 Температура окружающей среды: -20 ~ + 60 ℃ (на заказ -40 ~ + 80 ℃).
3.2.2 Относительная влажность: 95% (при 25 ° C).
3.2.3 Тип защиты: наружный тип используется в местах, где отсутствует легковоспламеняющихся, взрывоопасных и неагрессивных сред. Существуют два типа взрывозащищенных приводов: dI и dIIBT4: dI подходит для нерудных рабочих поверхностей угольных шахт; dIIBT4 используется на заводах и подходит для взрывоопасных газовых смесей в среде групп T1 ~ T4 IIA и IIB. (Подробнее см. GB3836.1)
3.2.4 Степень защиты: IP55 (IP65, IP67 на заказ)
3.3 Режим работы: кратковременный на 10 минут (30 минут на заказ).
3.4 Модели и основные параметры приведены в таблице 1.
Модель | Крутящий момент (Н·м) | Тяга (Н) | Макс. диаметр штока (мм) | Макс. число оборотов(об) | Ручное соотношение скорости | Скорость на выходе (об/мин) | Мощность двигателя (кВт) | Приблиз. вес (кг) |
Z5 | 50 | 20 | 28 | 60 | 1:1 | 12 | 0,18 | 28 |
Z10 | 100 | 40 | 28 | 60 | 1:1 | 18/24 | 0,25/0,37 | 45 |
Z15 | 150 | 18/24 | 0,37/0,55 | 50 | ||||
Z20 | 200 | 100 | 40 | 60 | 1:1 | 18/24 | 0,37/0,75 | 55 |
Z30 | 300 | 18/24 | 0,55/0,75 | 58 | ||||
Z45 | 450 | 150 | 48 | 120 | 1:1/20:1 | 24/36 | 1,1/1,5 | 110 |
Z60 | 600 | 24/36 | 1,5/2,2 | 120 | ||||
Z90 | 900 | 200 | 60 | 120 | 1:1/20:1 | 24/36 | 2,2/3 | 139 |
Z120 | 1200 | 24/36 | 3/4 | 142 | ||||
Z180 | 1800 | 325 | 70 | 150 | 22.5:1 | 18/24 | 4,/5,5 | 250 |
Z250 | 2500 | 18/24 | 5,5/7,5 | 255 | ||||
Z350 | 3500 | 700 | 80 | 150 | 20:1 | 18/24 | 7,5/10 | 330 |
Z500 | 5000 | 18/24 | 10/15 | 350 |
Примечание 1: Другие скорости могут быть предоставлены по требованиям заказчиков: 12/18/24/30/36/42/48/60 (об/мин)
Примечание 2: Когда продукт имеет четырехслойный счетчик, максимальное число оборотов составляет 10 раз число в таблице 1
