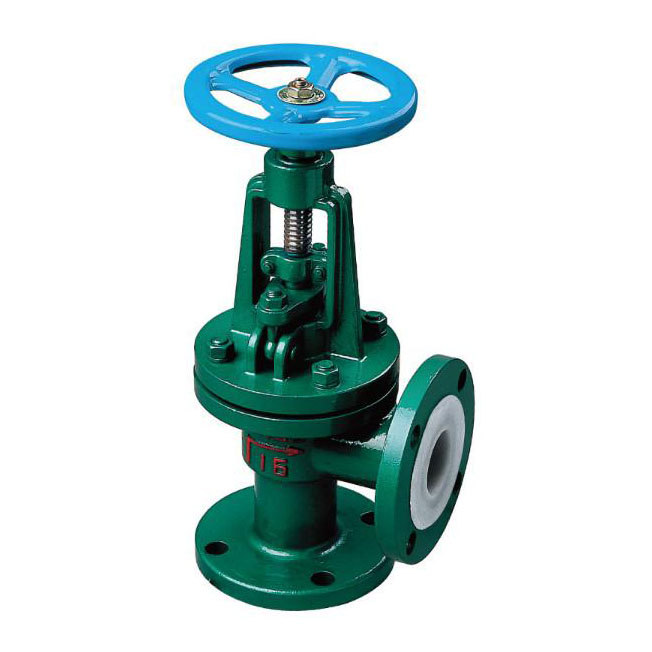

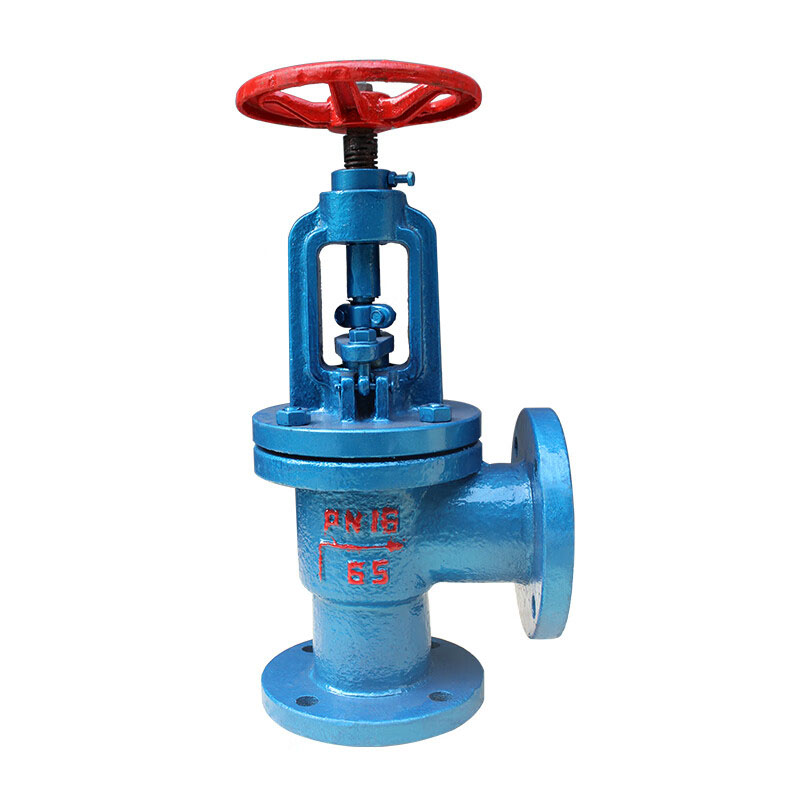

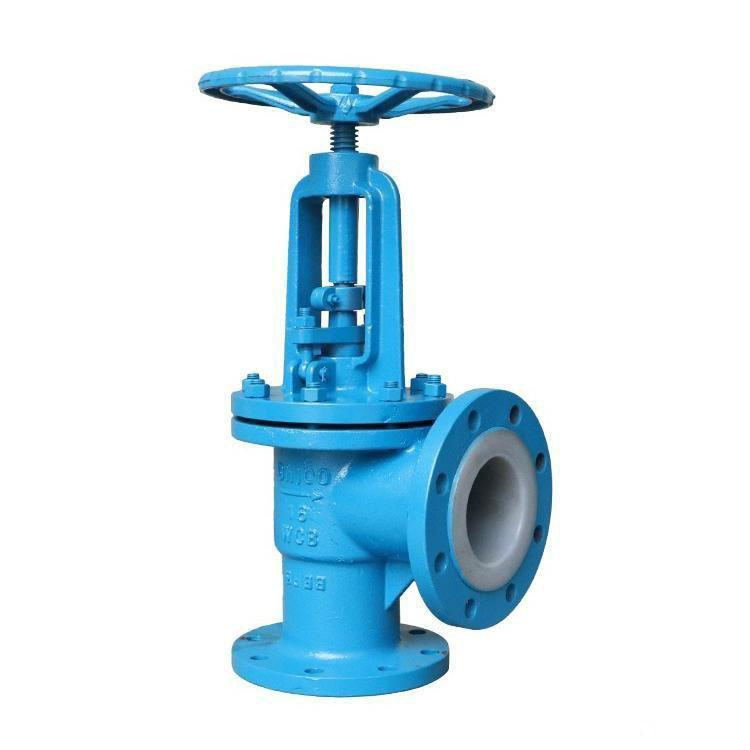

Вентиль запорный стальной угловой футерованный фторопластом
Запорный клапан футерованный предназначен для запирания потока рабочей среды, в которой запорный элемент выполнен в виде тарельчатого плунжера и перемещается возвратно-поступательно параллельно оси потока рабочей среды. Внутренняя поверхность корпуса, а также все элементы, контактирующие с рабочей средой, покрыты полимерным материалом. Полимер наносится в процессе его температурного спекания, с последующей экструзией под давлением. Запорные клапаны футерованные предназначены для работы на коррозионно-активных средах. Корпус клапанов, как правило, изготавливается в литейном исполнении.

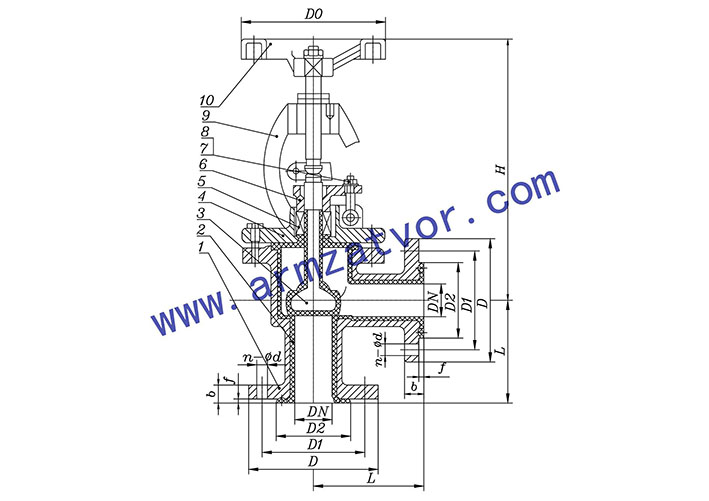

Чертеж вентиля запорного стального углового футерованного фторопластом
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | WCB |
| 2 | Футеровка | FEP |
| 3 | Диск | 1Cr13 |
| 4 | Крышка | WCB |
| 5 | Набивка | PTFE |
| 6 | Сальник | WCB |
| 7 | Болт | Сталь45 |
| 8 | Гайка | Сталь35 |
| 9 | Стойка | WCB |
| 10 | Маховик | Чугун |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | L | D | D1 | D2 | n-фd | D0 | Вес примерный,кг |
| 1,0 | 15 | 90 | 95 | 65 | 45 | 4-ф14 | 120 | 7 |
| 20 | 95 | 105 | 75 | 58 | 4-ф14 | 120 | 7,5 | |
| 25 | 100 | 115 | 85 | 68 | 4-ф14 | 120 | 8 | |
| 32 | 105 | 140 | 100 | 78 | 4-ф18 | 140 | 12 | |
| 40 | 115 | 150 | 110 | 88 | 4-ф18 | 160 | 14 | |
| 50 | 124 | 165 | 125 | 102 | 4-ф18 | 180 | 18 | |
| 65 | 145 | 185 | 145 | 122 | 4-ф18 | 220 | 27 | |
| 80 | 155 | 200 | 160 | 138 | 8-ф18 | 250 | 42 | |
| 100 | 175 | 220 | 180 | 158 | 8-ф18 | 280 | 50 | |
| 125 | 200 | 250 | 210 | 188 | 8-ф18 | 300 | 64 | |
| 150 | 225 | 285 | 240 | 212 | 8-ф22 | 350 | 85 | |
| 200 | 275 | 340 | 295 | 268 | 8-ф22 | 400 | 105 | |
| 250 | 325 | 395 | 350 | 320 | 12-ф22 | 450 | 135 | |
| 300 | 375 | 445 | 400 | 370 | 12-ф22 | 500 | 155 |
| Ру, МПа | Ду, мм | L | D | D1 | D2 | n-фd | D0 | Вес примерный,кг |
| 1,6 | 15 | 90 | 95 | 65 | 45 | 4-ф14 | 120 | 7 |
| 20 | 95 | 105 | 75 | 58 | 4-ф14 | 120 | 7,5 | |
| 25 | 100 | 115 | 85 | 68 | 4-ф14 | 120 | 8,5 | |
| 32 | 105 | 140 | 100 | 78 | 4-ф18 | 140 | 12 | |
| 40 | 115 | 150 | 110 | 88 | 4-ф18 | 160 | 14 | |
| 50 | 124 | 165 | 125 | 102 | 4-ф18 | 180 | 18 | |
| 65 | 145 | 185 | 145 | 122 | 4-ф18 | 220 | 27 | |
| 80 | 155 | 200 | 160 | 138 | 8-ф18 | 250 | 42 | |
| 100 | 175 | 220 | 180 | 158 | 8-ф18 | 280 | 50 | |
| 125 | 200 | 250 | 210 | 188 | 8-ф18 | 300 | 64 | |
| 150 | 225 | 285 | 240 | 212 | 8-ф22 | 350 | 85 | |
| 200 | 275 | 340 | 295 | 268 | 12-ф22 | 400 | 155 |
*Реальные размеры могут чуть отличаться.
