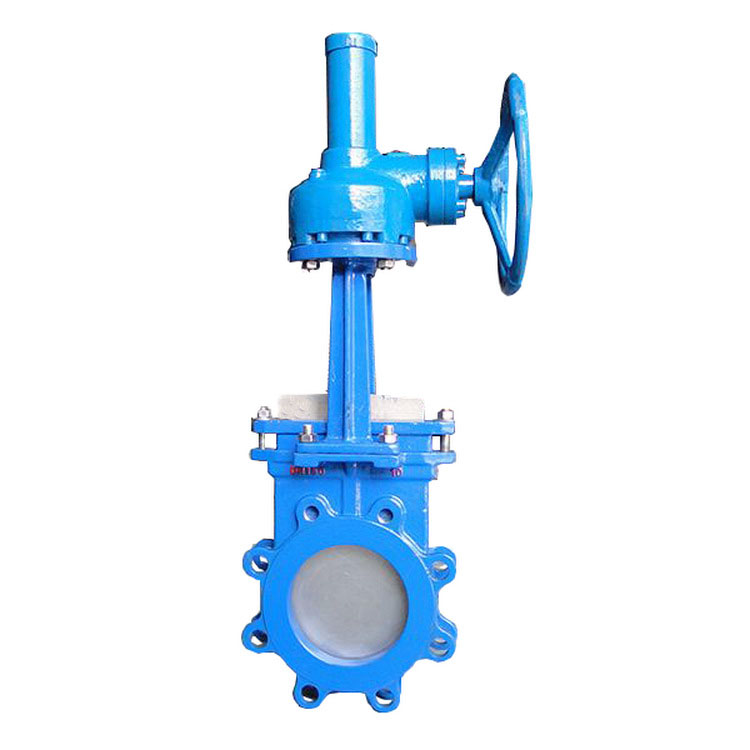

Задвижка шиберная(ножевая) межфланцевая с выдвижным шпинделем с проушинами с редуктором
Шиберная задвижка является очень надежным видом запорной арматуры, который имеет характерные особенности исполнения запорного элемента. Затвор в данных задвижках чаще всего имеет название «нож», «шибер» или «диск».
В шиберной задвижке применяется металлическая пластина или металлический клин, который способен разрезать различные включения в жидкости, протекающей внутри ее тела. Из этого и вытекает назначение этого вида запорной арматуры: перекрытие потока рабочей среды, которая имеет повышенную вязкость, способность кристаллизоваться и характеризуется наличием твердых и абразивных частиц, которые своей большей частью, являются активными химическими веществами.

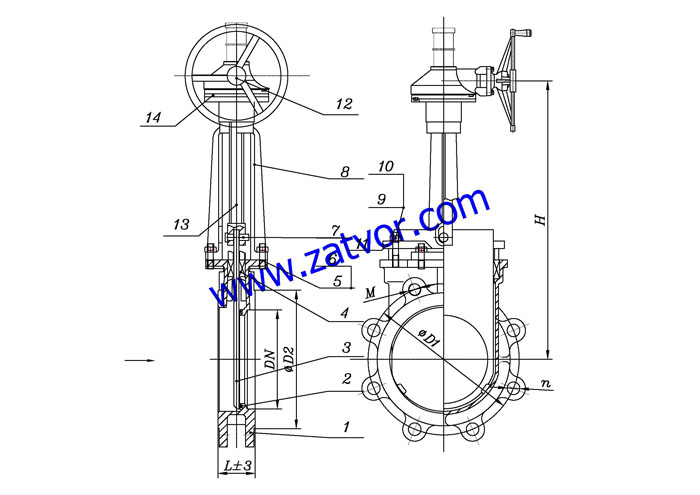

Чертеж задвижки шиберной(ножевой) межфланцевой с выдвижным шпинделем с проушинами с редуктором
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | WCB |
| 2 | Манжета | EPDM |
| 3 | Нож | 304 |
| 4 | Набивка | PTFE+Графит |
| 5 | Болт | Сталь35 |
| 6 | Гайка | Сталь45 |
| 7 | Круглый штифт | 2Cr13 |
| 8 | Упорка | WCB |
| 9 | Болт | Сталь35 |
| 10 | Гайка | Сталь45 |
| 11 | Набивной сальник | WCB |
| 12 | Редуктор | Компонент |
| 13 | Шток | 2Cr13 |
| 14 | Площадка для редуктора | Q235 |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 50 | 110 | 90 | 285 | 4-M12 |
| 65 | 50 | 130 | 110 | 298 | 4-M12 | |
| 80 | 50 | 150 | 125 | 315 | 4-M16 | |
| 100 | 50 | 170 | 145 | 365 | 4-M16 | |
| 125 | 50 | 200 | 175 | 400 | 8-M16 | |
| 150 | 60 | 225 | 200 | 475 | 8-M16 | |
| 200 | 60 | 280 | 255 | 540 | 8-M16 | |
| 250 | 70 | 335 | 310 | 630 | 12-M16 | |
| 300 | 80 | 395 | 362 | 780 | 12-M20 | |
| 350 | 90 | 445 | 412 | 885 | 12-M20 | |
| 400 | 100 | 495 | 462 | 990 | 16-M20 | |
| 450 | 100 | 550 | 518 | 1100 | 16-M20 | |
| 500 | 110 | 600 | 568 | 1200 | 16-M20 | |
| 600 | 130 | 705 | 670 | 1450 | 20-M22 | |
| 700 | 160 | 8110 | 775 | 1700 | 24-M22 | |
| 800 | 160 | 920 | 880 | 2000 | 24-M27 | |
| 900 | 160 | 1020 | 980 | 2300 | 24-M27 | |
| 1000 | 180 | 1120 | 1080 | 2500 | 28-M27 | |
| 1200 | 200 | 1340 | 1295 | 2800 | 32-M27 |
| Ру, МПа | Ду, мм | L | D1 | D2 | H | n-M |
| 1,0 | 50 | 50 | 125 | 100 | 300 | 4-M16 |
| 65 | 50 | 145 | 120 | 310 | 4-M16 | |
| 80 | 50 | 160 | 135 | 330 | 4-M16 | |
| 100 | 50 | 180 | 155 | 380 | 8-M16 | |
| 125 | 50 | 210 | 185 | 440 | 8-M16 | |
| 150 | 60 | 240 | 210 | 500 | 8-M20 | |
| 200 | 60 | 295 | 265 | 580 | 8-M20 | |
| 250 | 70 | 350 | 320 | 670 | 12-M20 | |
| 300 | 80 | 400 | 368 | 820 | 12-M20 | |
| 350 | 90 | 460 | 428 | 900 | 16-M20 | |
| 400 | 100 | 515 | 482 | 1020 | 16-M22 | |
| 450 | 100 | 565 | 532 | 1150 | 20-M22 | |
| 500 | 110 | 620 | 585 | 1250 | 20-M22 | |
| 600 | 130 | 725 | 685 | 1500 | 20-M27 | |
| 700 | 160 | 840 | 800 | 1750 | 24-M27 | |
| 800 | 160 | 950 | 898 | 2000 | 24-M30 | |
| 900 | 160 | 1050 | 998 | 2300 | 28-M30 | |
| 1000 | 180 | 1160 | 1110 | 2500 | 28-M30 | |
| 1200 | 200 | 1380 | 1325 | 2800 | 32-M36 |
