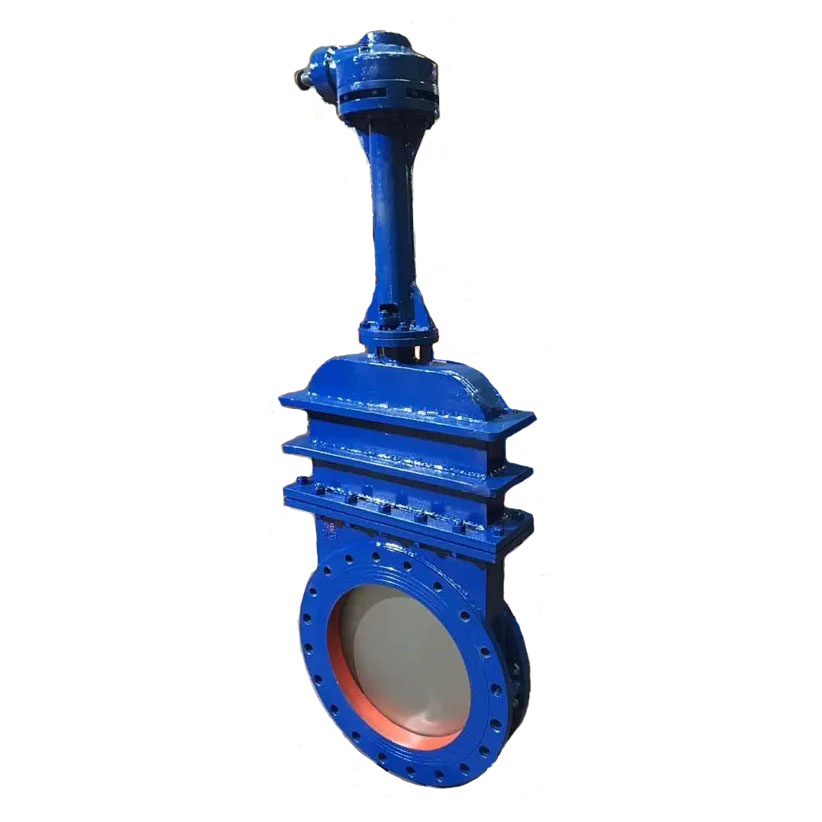

Задвижка шиберная(ножевая) межфланцевая стальная с закрытой крышкой с редуктором
Шиберная задвижка является очень надежным видом запорной арматуры, который имеет характерные особенности исполнения запорного элемента. Затвор в данных задвижках чаще всего имеет название «нож», «шибер» или «диск».
В шиберной задвижке применяется металлическая пластина или металлический клин, который способен разрезать различные включения в жидкости, протекающей внутри ее тела. Из этого и вытекает назначение этого вида запорной арматуры: перекрытие потока рабочей среды, которая имеет повышенную вязкость, способность кристаллизоваться и характеризуется наличием твердых и абразивных частиц, которые своей большей частью, являются активными химическими веществами.

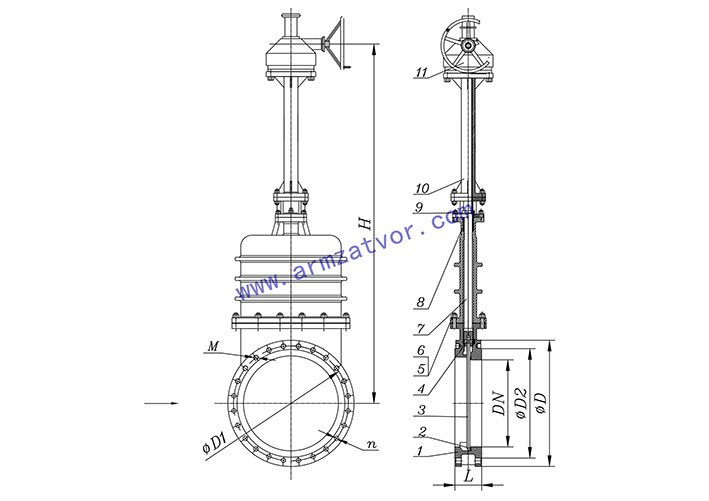

Чертеж задвижки шиберной(ножевой) межфланцевой с закрытой крышкой с редуктором
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | WCB |
| 2 | Нож | 304 |
| 3 | Штифт | Сталь35 |
| 4 | Шток | 2Cr13 |
| 5 | Гайка | Сталь45 |
| 6 | Болт | Сталь35 |
| 7 | Крышка | WCB |
| 8 | Набивка | Графит |
| 9 | Набивной сальник | WCB |
| 10 | Гайка | Сталь35 |
| 11 | Болт | Сталь45 |
| 12 | Болт | Сталь45 |
| 13 | Гайка | Сталь35 |
| 14 | Площадка | WCB |
| 15 | Упорка | WCB |
| 16 | Болт | Сталь45 |
| 17 | Гайка | Сталь35 |
| 18 | Прокладка | Асбест |
| 19 | Шплинт | Сталь25 |
| 20 | Манжета | EPDM |
| 21 | Редуктор | Компонент |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | L | D | D1 | D2 | H | n-M |
| 1,0 | 50 | 50 | 160 | 125 | 100 | 385 | 4-M16 |
| 65 | 50 | 180 | 145 | 120 | 440 | 4-M16 | |
| 80 | 50 | 195 | 160 | 135 | 510 | 4-M16 | |
| 100 | 50 | 215 | 180 | 155 | 560 | 8-M16 | |
| 125 | 50 | 245 | 210 | 185 | 615 | 8-M16 | |
| 150 | 60 | 280 | 240 | 210 | 760 | 8-M20 | |
| 200 | 60 | 335 | 295 | 265 | 915 | 8-M20 | |
| 250 | 70 | 390 | 350 | 320 | 1035 | 12-M20 | |
| 300 | 80 | 440 | 400 | 368 | 1220 | 12-M20 | |
| 350 | 90 | 500 | 460 | 428 | 1370 | 16-M20 | |
| 400 | 100 | 565 | 515 | 482 | 1460 | 16-M22 | |
| 450 | 110 | 615 | 565 | 532 | 1630 | 20-M22 | |
| 500 | 130 | 670 | 620 | 585 | 1780 | 20-M22 | |
| 600 | 140 | 780 | 725 | 685 | 2060 | 20-M27 | |
| 700 | 160 | 895 | 840 | 800 | 2210 | 24-M27 | |
| 800 | 160 | 1010 | 950 | 905 | 2600 | 24-M30 | |
| 900 | 160 | 1110 | 1050 | 1005 | 2800 | 28-M30 | |
| 1000 | 160 | 1220 | 1160 | 1115 | 3150 | 28-M30 | |
| 1200 | 200 | 1450 | 1380 | 1325 | 3700 | 32-M36 |
| Ру, МПа | Ду, мм | L | D | D1 | D2 | H | n-M |
| 1,6 | 50 | 50 | 160 | 125 | 100 | 385 | 4-M16 |
| 65 | 50 | 180 | 145 | 120 | 440 | 4-M16 | |
| 80 | 50 | 195 | 160 | 135 | 510 | 8-M16 | |
| 100 | 50 | 215 | 180 | 155 | 560 | 8-M16 | |
| 125 | 50 | 245 | 210 | 185 | 615 | 8-M16 | |
| 150 | 60 | 280 | 240 | 210 | 760 | 8-M20 | |
| 200 | 60 | 335 | 295 | 265 | 915 | 12-M20 | |
| 250 | 70 | 405 | 355 | 320 | 1035 | 12-M22 | |
| 300 | 80 | 460 | 410 | 375 | 1220 | 12-M22 | |
| 350 | 90 | 520 | 470 | 435 | 1370 | 16-M22 | |
| 400 | 100 | 580 | 525 | 485 | 1460 | 16-M27 | |
| 450 | 110 | 640 | 585 | 545 | 1630 | 20-M27 | |
| 500 | 130 | 705 | 650 | 608 | 1780 | 20-M30 | |
| 600 | 140 | 840 | 770 | 718 | 2060 | 20-M36 | |
| 700 | 160 | 910 | 840 | 788 | 2210 | 24-M36 | |
| 800 | 160 | 1020 | 950 | 898 | 2600 | 24-M36 | |
| 900 | 160 | 1120 | 1050 | 998 | 2800 | 28-M36 | |
| 1000 | 160 | 1255 | 1170 | 1110 | 3150 | 28-M42 | |
| 1200 | 200 | 1485 | 1390 | 1325 | 3700 | 32-M48 |
