Затвор дисковый поворотный ЗДПМ

: Затвор дисковый поворотный ЗДПМ

: 002

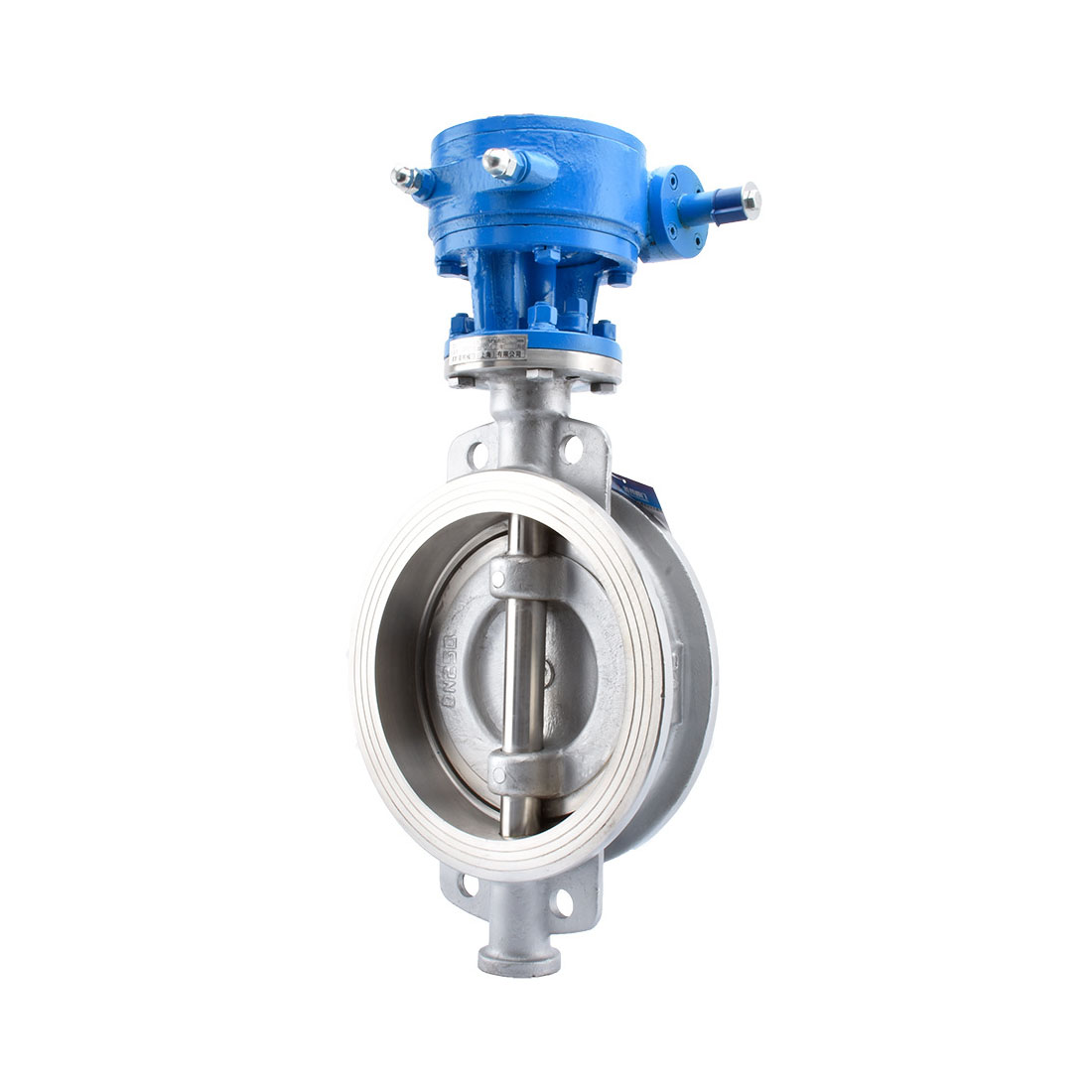

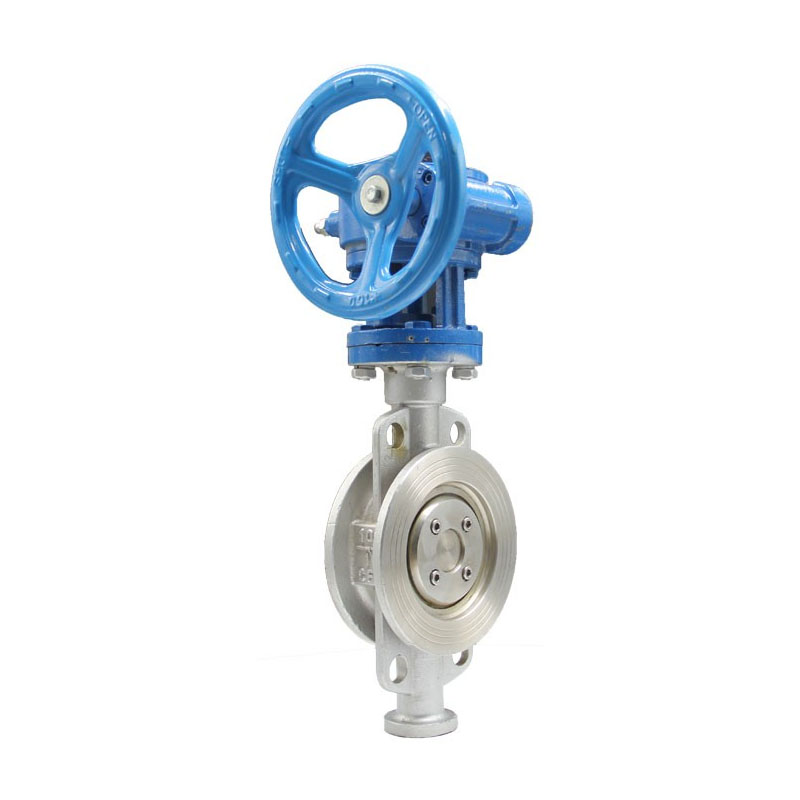

Затвор дисковый поворотный межфланцевый стальной с тройным эксцентриситетом

На заводе освоено производство затворов дисковых с тройным эксцентриситетом DN 50 - DN 1600 PN 10, PN 16, PN 25.

Ассортимент затворов с тройным эксцентриситетом включает:

- Затворы дисковые 3-эксцентриковые фланцевые;

- Затворы дисковые 3-эксцентриковые межфланцевые;

- Затворы дисковые 3-эксцентриковые под приварку (приварные).

ПРЕИМУЩЕСТВА ЗАТВОРОВ С ТРОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ

1. Высокая ремонтопригодность затворов с тройным эксцентриситетом, что обеспечивается уплотнением "металл - металл", использованием металлографических картриджей, обеспечивающих 100% герметичность затвора при температуре до +425°С. В случае выхода уплотнения из строя, картридж может быть заменён непосредственно на диске без разборки затвора;

2. На корпус и диски затвора с тройным эксцентриситетом по заказу возможно нанесение полимерного покрытия либо покрытия из резинокаучуковой смеси ЭПДМ. Затворы с данными покрытиями можно использовать при агрессивных рабочих средах;

3. Уплотнительное кольцо проходит повторную обработку на самом затворе;

4. Корпус затвора с тройным эксцентриситетом покрыт антикоррозийным грунтом;

5. На седло затвора приваривается металл толщиной не менее 8 мм, что значительно продлевает срок службы изделия;

6. Стальные элементы 3-эксцентриковых затворов проходят термическую обработку;

7. На затворы с тройным эксцентриситетом производства нашего завода предоставляется гарантия 12 месяцев с даты ввода в эксплуатацию, но не более 24 месяцев с даты поставки.

Чертеж затвора дискового поворотного межфланцевого стального с тройным эксцентриситетом

Материалы основных деталей

№	Наименование Детали	Материал
1	Нижняя конечная крышка	WCB	304/304L/316/316L
2	Корпус	WCB	CF8/CF8M/CF3/CF3M
3	Шток	Сталь45, 2Cr13	304/316
4	Диск	WCB	CF8/CF8M/CF3/CF3M
5	Седло	Металл(D507, 304)+Гибкий графит/асбест
6	Набивка	Гибкий графит
7	Набивной сальник	WCB	CF8/CF8M/CF3/CF3M
8	Упорка	WCB	WCB
9	Шпилька	Сталь	SS
10	Редуктор	Ковкий чугун

Основные габаритные & присоединительные размеры

Ру, МПа	Ду, мм	L	H≈	H1≈	D	D1	n-фd	Вес примерный, кг
1,0	50	43	112	248	102	125	4-18	6,5
	65	46	115	265	122	145	4-18	7,65
	80	49	120	335	133	160	8-18	8,5
	100	56	140	350	158	180	8-18	9,7
	125	64	170	370	184	210	8-18	13,5
	150	70	180	450	212	240	8-23	17,7
	200	71	210	480	268	295	8-23	24,7
	250	76	240	590	320	350	12-23	38
	300	83	290	640	370	400	12-23	54
	350	92	320	690	430	460	16-23	68
	400	102	350	720	482	515	16-25	100
	450	114	380	760	532	565	20-25	120
	500	127	410	790	585	620	20-25	154
	600	154	470	870	685	725	20-30	233
	700	165	550	1050	800	840	24-30	310
	800	190	640	1140	905	950	24-34	500
	900	203	710	1210	1005	1050	28-34	600
	1000	216	770	1290	1110	1160	28-34	700
	1200	254	875	1485	1330	1380	32-41	760
	1400	279	970	1560	1530	1590	36-48	1050
	1600	318	1100	1540	1750	1820	40-54	1550

Ру, МПа	Ду, мм	L	H≈	H1≈	D	D1	n-фd	Вес примерный, кг
1,6	50	43	112	248	102	125	4-18	6,5
	65	46	115	265	122	145	4-18	7,65
	80	49	120	335	133	160	8-18	8,5
	100	56	140	350	158	180	8-18	9,7
	125	64	170	370	184	210	8-18	13,5
	150	70	180	450	212	240	8-22	17,7
	200	71	210	480	268	295	12-22	24,7
	250	76	240	590	320	355	12-26	38
	300	83	290	640	370	410	12-26	54
	350	92	320	690	430	470	16-26	68
	400	102	350	720	482	525	16-30	100
	450	114	380	760	532	585	20-30	120
	500	127	410	790	585	650	20-33	154
	600	154	470	870	685	770	20-36	233
	700	165	550	1050	800	840	24-36	310
	800	190	640	1140	905	950	24-39	500
	900	203	710	1210	1005	1050	28-39	600
	1000	216	770	1290	1110	1170	28-42	700
	1200	254	875	1485	1330	1390	32-48	760
	1400	279	970	1560	1530	1590	36-48	1050
	1600	318	1100	1540	1750	1820	40-56	1550

Ру, МПа	Ду, мм	L	H≈	H1≈	D	D1	n-фd	Вес примерный, кг
2,5	50	43	112	248	102	125	4-18	7,2
	65	46	115	265	122	145	8-18	8,5
	80	49	120	335	133	160	8-18	9,5
	100	56	140	350	158	190	8-22	10,5
	125	64	170	370	184	220	8-26	15
	150	70	180	450	212	250	8-26	19,5
	200	71	210	480	268	310	12-26	27
	250	76	240	590	330	370	12-30	42
	300	83	290	640	390	430	16-30	60
	350	92	320	690	450	490	16-33	75
	400	102	350	720	505	550	16-36	110
	450	114	380	760	555	600	20-36	132
	500	127	410	790	610	660	20-36	170
	600	154	470	870	720	770	20-39	256
	700	165	550	1050	820	875	24-42	340
	800	190	640	1140	930	990	24-48	550
	900	203	710	1210	1030	1090	28-48	660
	1000	216	770	1290	1140	1210	28-56	770

*Реальные размеры могут чуть отличаться.
