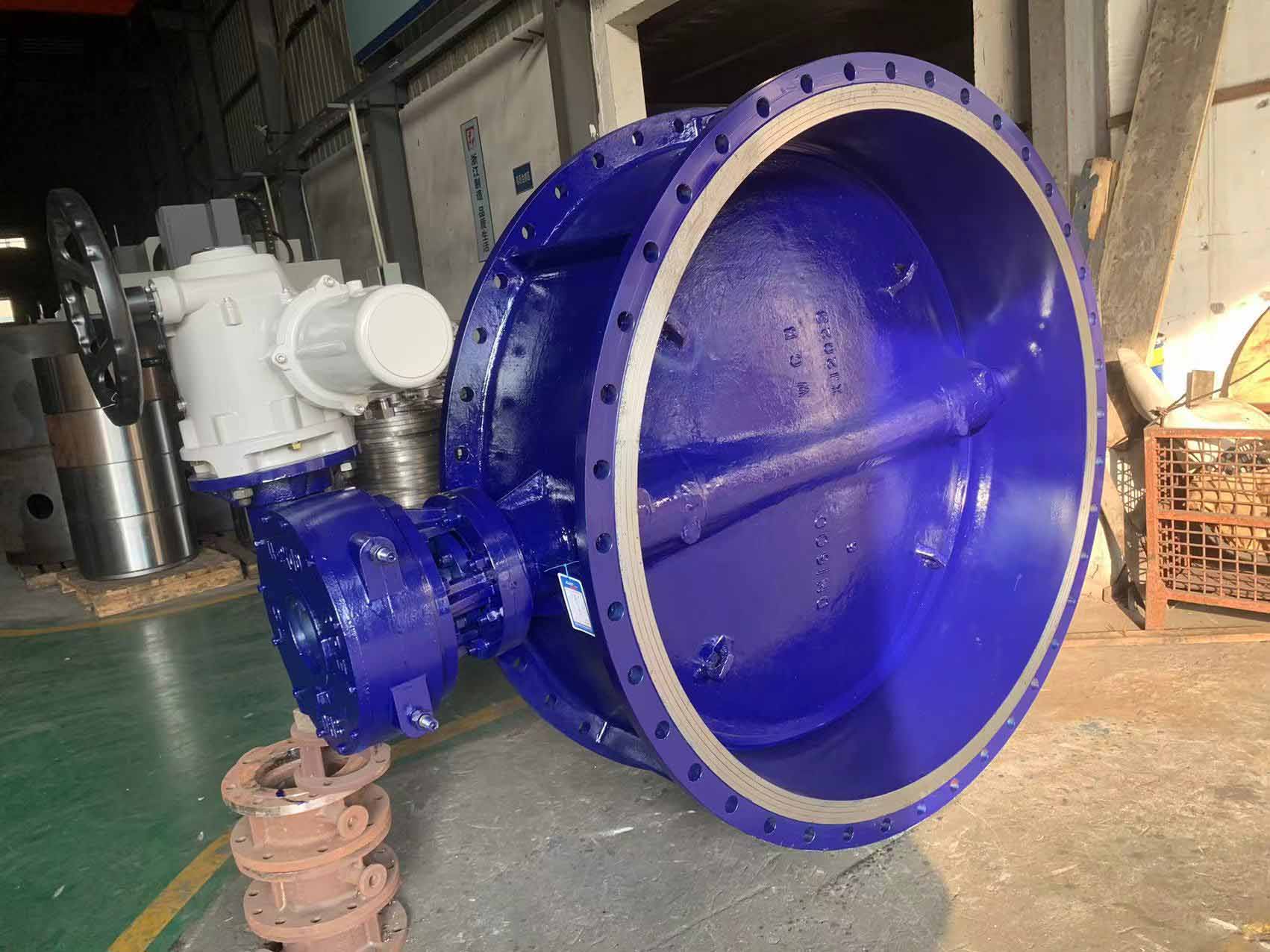

Затвор дисковый поворотный фланцевый стальной с тройным эксцентриситетом с электроприводом

На заводе освоено производство затворов дисковых с тройным эксцентриситетом DN 50 - DN 1600 PN 10, PN 16, PN 25.

Ассортимент затворов с тройным эксцентриситетом включает:

- Затворы дисковые 3-эксцентриковые фланцевые;

- Затворы дисковые 3-эксцентриковые межфланцевые;

- Затворы дисковые 3-эксцентриковые под приварку (приварные).

ПРЕИМУЩЕСТВА ЗАТВОРОВ С ТРОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ

1. Высокая ремонтопригодность затворов с тройным эксцентриситетом, что обеспечивается уплотнением "металл - металл", использованием металлографических картриджей, обеспечивающих 100% герметичность затвора при температуре до +425°С. В случае выхода уплотнения из строя, картридж может быть заменён непосредственно на диске без разборки затвора;

2. На корпус и диски затвора с тройным эксцентриситетом по заказу возможно нанесение полимерного покрытия либо покрытия из резинокаучуковой смеси ЭПДМ. Затворы с данными покрытиями можно использовать при агрессивных рабочих средах;

3. Уплотнительное кольцо проходит повторную обработку на самом затворе;

4. Корпус затвора с тройным эксцентриситетом покрыт антикоррозийным грунтом;

5. На седло затвора приваривается металл толщиной не менее 8 мм, что значительно продлевает срок службы изделия;

6. Стальные элементы 3-эксцентриковых затворов проходят термическую обработку;

7. На затворы с тройным эксцентриситетом производства нашего завода предоставляется гарантия 12 месяцев с даты ввода в эксплуатацию, но не более 24 месяцев с даты поставки.

Чертеж затвора дискового поворотного фланцевого стального с тройным эксцентриситетом с электроприводом

Материалы основных деталей

№	Наименование Детали	Материал
1	Нижняя конечная крышка	WCB	304/304L/316/316L
2	Корпус	WCB	CF8/CF8M/CF3/CF3M
3	Шток	Сталь45, 2Cr13	304/316
4	Диск	WCB	CF8/CF8M/CF3/CF3M
5	Седло	Металл(D507, 304)+Гибкий графит/асбест
6	Набивка	Гибкий графит
7	Набивной сальник	WCB	CF8/CF8M/CF3/CF3M
8	Упорка	WCB	WCB
9	Шпилька	Сталь	SS
10	Электропривод	Компонент

Основные габаритные & присоединительные размеры

Ру, МПа	Ду, мм	L	H≈	H1≈	D	D1	D2	n-фd
1,0	50	108	112	248	155	125	99	4-18
	65	112	115	265	175	145	118	4-18
	80	114	120	335	190	160	132	8-18
	100	127	140	350	210	180	156	8-18
	125	140	170	370	240	210	184	8-18
	150	140	180	450	275	240	211	8-23
	200	152	210	480	330	295	266	8-23
	250	165	240	590	385	350	319	12-23
	300	178	290	640	435	400	370	12-23
	350	190	320	690	495	460	429	16-23
	400	216	350	720	560	515	480	16-25
	450	222	380	760	610	565	530	20-25
	500	229	410	790	665	620	582	20-25
	600	267	470	870	775	725	682	20-30
	700	292	550	1050	890	840	794	24-30
	800	318	640	1140	1005	950	901	24-34
	900	330	710	1210	1105	1050	1001	28-34
	1000	410	770	1290	1215	1160	1112	28-34
	1200	470	875	1485	1445	1380	1328	32-39
	1400	530	970	1560	1670	1590	1530	36-42
	1600	600	1100	1540	1910	1820	1750	40-48

Ру, МПа	Ду, мм	L	H≈	H1≈	D	D1	D2	n-фd
1,6	50	108	112	248	155	125	99	4-18
	65	112	115	265	175	145	118	4-18
	80	114	120	335	190	160	132	8-18
	100	127	140	350	210	180	156	8-18
	125	140	170	370	240	210	184	8-18
	150	140	180	450	275	240	211	8-23
	200	152	210	480	330	295	266	12-23
	250	165	240	590	400	355	319	12-25
	300	178	290	640	455	410	370	12-25
	350	190	320	690	515	470	429	16-30
	400	216	350	720	575	525	480	16-30
	450	222	380	760	635	585	548	20-30
	500	229	410	790	700	650	609	20-34
	600	267	470	870	835	770	720	20-41
	700	292	550	1050	905	840	794	24-41
	800	318	640	1140	1015	950	901	24-41
	900	330	710	1210	1115	1050	1001	28-41
	1000	410	770	1290	1250	1170	1112	28-48
	1200	470	875	1485	1480	1390	1328	32-48
	1400	530	970	1560	1680	1590	1530	36-48
	1600	600	1100	1540	1925	1820	1750	40-55

Ру, МПа	Ду, мм	L	H≈	H1≈	D	D1	D2	n-фd
2,5	50	108	112	248	155	125	99	4-18
	65	112	115	265	175	145	118	8-18
	80	114	120	335	190	160	132	8-18
	100	127	140	350	225	190	156	8-22
	125	140	170	370	265	220	184	8-26
	150	140	180	450	295	250	211	8-26
	200	152	210	480	355	310	274	12-26
	250	165	240	590	420	370	330	12-30
	300	178	290	640	480	430	389	16-30
	350	190	320	690	545	490	448	16-33
	400	216	350	720	605	550	503	16-36
	450	222	380	760	655	600	548	20-36
	500	229	410	790	725	660	609	20-36
	600	267	470	870	835	770	720	20-39
	700	292	550	1050	950	875	820	24-42
	800	318	640	1140	1065	990	928	24-48
	900	330	710	1210	1175	1090	1028	28-48
	1000	410	770	1290	1300	1210	1140	28-55
	1200	470	875	1485	1520	1420	1350	32-58

*Реальные размеры могут быть чуть отличаться.
