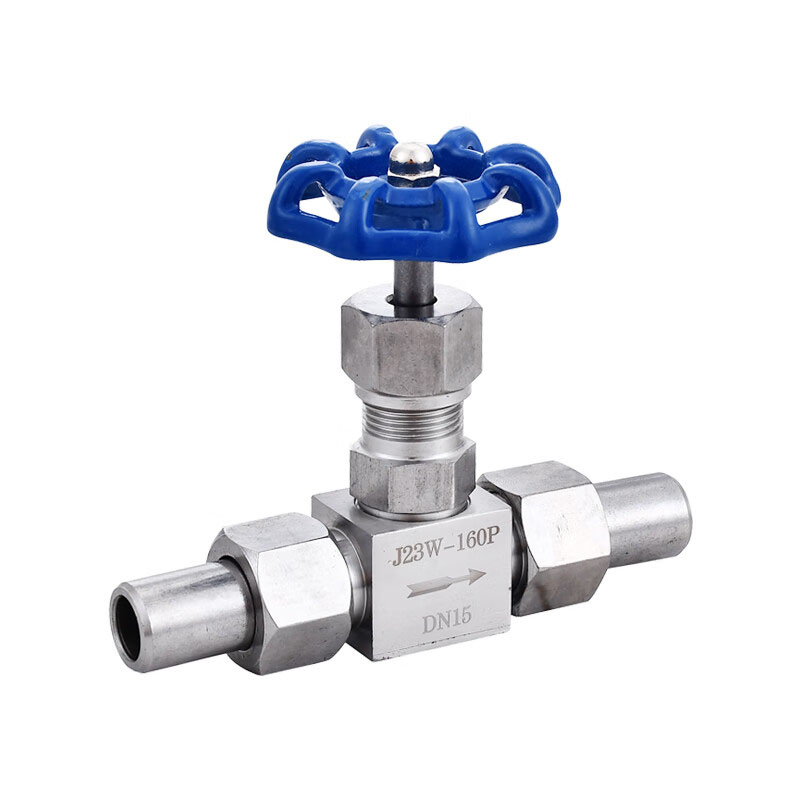

Игольчатый клапан со штуцерно-ниппельным соединением 15с54бк Ру 16,0МПа
Устройство клапана 15нж54бк игольчатое, рабочая среда перекрывается с помощью специального затвора, изготовленного в виде иглы. Основной особенностью клапана является конструкция запирающего элемента, отличающаяся исключительной надежностью. Такое устройство устанавливают в системах, транспортирующих пар, воду, нефтепродукты, на линиях контроля технологических процессов.
Клапан 15нж54бк монтируется на трубопровод следующими способами: цапковым, муфтовым, штуцерно-ниппельным. Он защищен гальваническим покрытием, поэтому может устанавливаться в местах повышенной влажности, в зонах резких смен температур.
Достоинства клапана 15нж54бк:
износостойкость внутренней части и корпуса;
небольшие габариты и удобство при монтаже;
сохраняет эксплуатационные свойства даже при длительном воздействии высоких температур;
отличается высокой пропускной способностью.

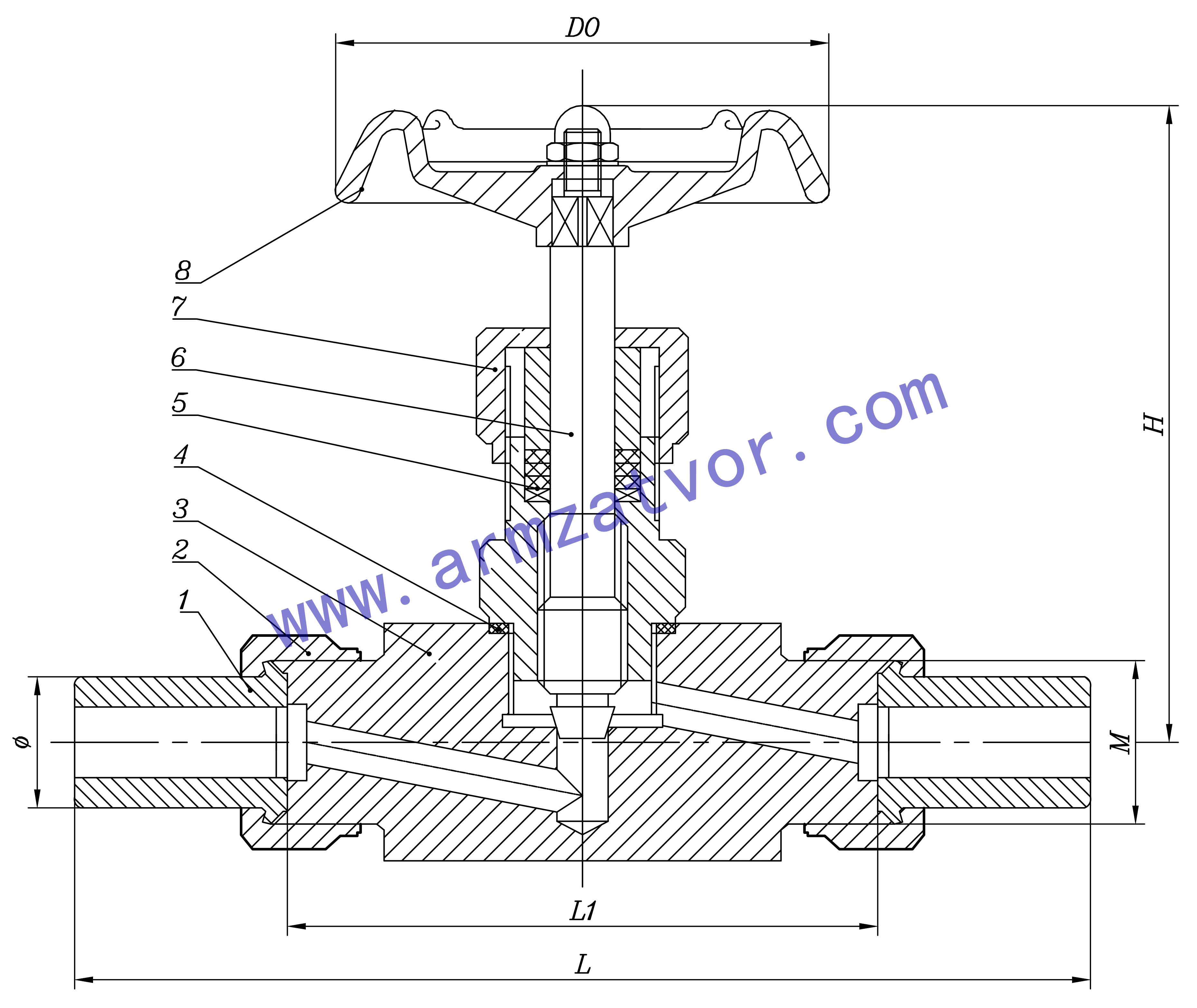

Чертеж 15с54бк со штуцерно-ниппельным соединением
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Патрубок | A105, 304, 316L, 321 |
| 2 | Соединительная гайка | A105, 304, 316L, 321 |
| 3 | Корпус | A105, 304, 316L, 321 |
| 4 | Набивка | Графит, PTFE |
| 5 | Шток | A105, 304, 316L, 321 |
| 6 | Стопорная гайка | A105, 304, 316L, 321 |
| 7 | Маховик | Сталь |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | M | ф | L1 | L |
H | Do | Вес, кг |
| 16,0 | 6 | M20X1.5 | ф14Х4 | 66 | 140 |
96 | 63 |
0,6 |
| 10 | M25X1.5 | ф18Х4 | 78 | 160 |
115 | 78 |
0,9 | |
| 15 | M30X1.5 | ф22Х4 | 94 | 180 |
122 |
100 | 1,5 | |
| 20 | M36X1.5 | ф28Х4 | 108 | 220 |
156 |
110 |
2,5 | |
| 25 | M39X1.5 | ф33Х4 | 110 | 230 |
170 |
140 | 3 |
*Реальные размеры могут чуть-чуть отличаться.
