Регулирующий клапан пневматический односедельный фланцевый ZJHM
Пневматический регулирующий клапан односедельный ZJHP - это автоматизированное устройство управления со сжатым воздухом в качестве источника питания, которое в основном используется для точной регулировки давления, расхода, температуры и уровня жидкости в газе, жидкости, паре и других средах. Оборудование имеет конструкцию с верхним расположением и состоит из многопружинного пневматического мембранного привода и корпуса односедельного клапана с низким сопротивлением потоку. Высота и вес привода уменьшены на 30%, он обладает такими характеристиками, как чувствительность перемещения, компактная конструкция и простота в эксплуатации, разборке и сборке. Корпус клапана имеет S-образную форму проточного канала и оптимизирован с помощью анализа текучей среды. Потери на перепад давления невелики, а пропускная способность клапана велика, благодаря регулируемому соотношению 50:1 (дополнительные детали могут достигать 75:1).
Продукция включает в себя стандартный тип, регулируемо-отсечный тип, тип сильфонного уплотнения и тип изоляции кожуха. Номинальный диаметр составляет от DN20 до DN300, а применимый диапазон температур среды составляет от -200 ℃ до+560℃. Стандарт герметичности может быть выбран из класса IV (металлическое уплотнение) или класса VI (эластичное уплотнение), а для обеспечения низкой утечки используются уплотнения из ПТФЭ или сильфонные уплотнения. Привод может быть пневматическим/электрическим. Он используется в системах промышленной автоматизации, таких как нефтехимия, электроэнергетика, фармацевтика и т.д.

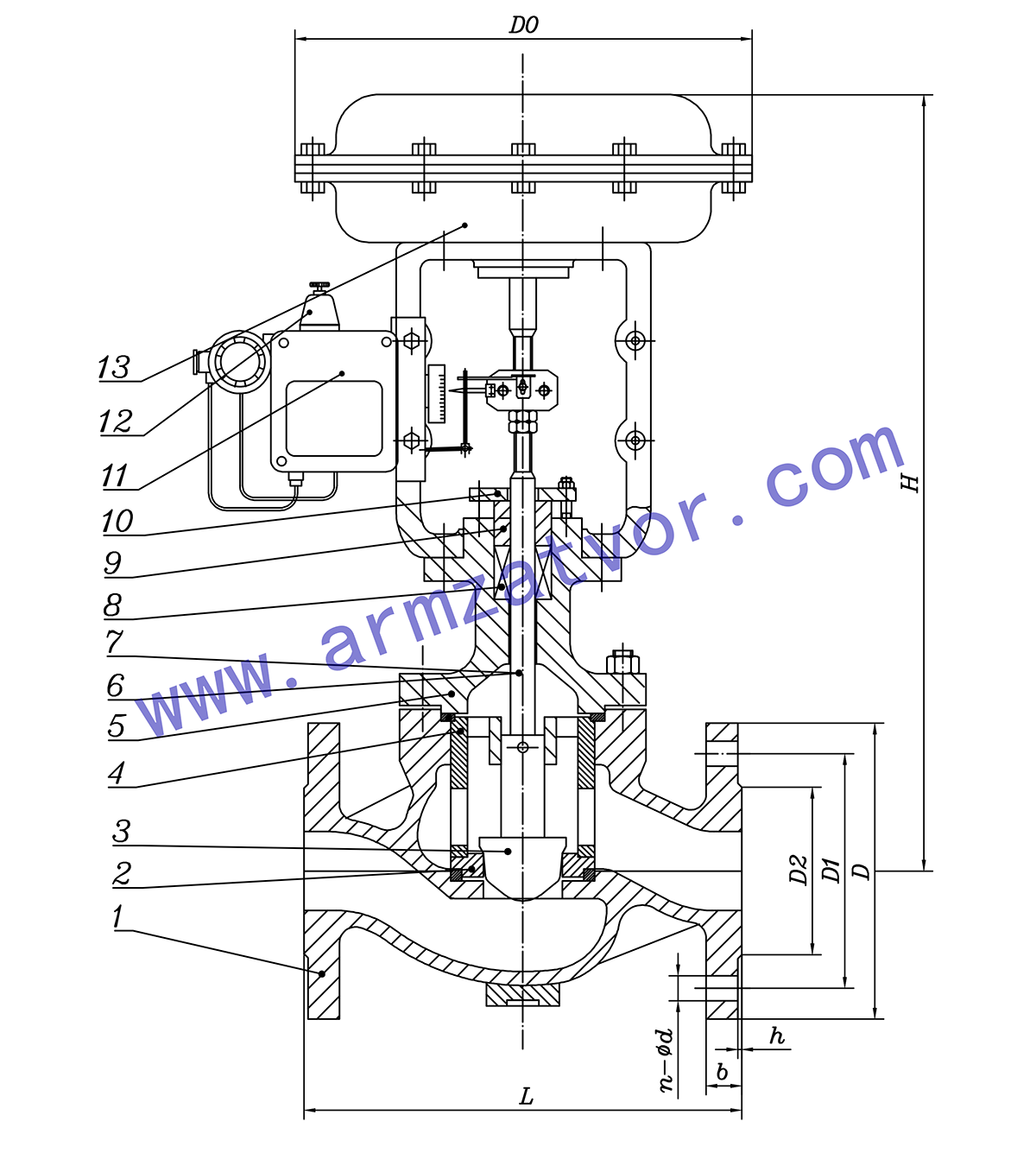

Чертеж регулирующего клапана пневматического односедельный ZJHP
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | WCB |
| 2 | Седло | 304 |
| 3 | Золотник | 304 |
| 4 | Направляющая втулка | 304 |
| 5 | Прокладка | 304+графит |
| 6 | Крышка | WCB |
| 7 | Шток | 304 |
| 8 | Набивка | PTFE |
| 9 | Набивной сальник | WCB |
| 10 | Нажимная плита | WCB |
| 11 | Позиционер | Компонент |
| 12 | Фильтр-регулятор | Компонент |
| 13 | МИМ | Компонент |
Основные габаритные & присоединительные размеры
| PN | DN | L | D | D1 | D2 | n-фd | D0 | H≈ |
| 16 | 20 | 184 | 105 | 75 | 55 | 4-ф14 | 290 | 436 |
| 16 | 25 | 184 | 115 | 85 | 65 | 4-ф14 | 290 | 436 |
| 16 | 32 | 205 | 140 | 100 | 78 | 4-ф18 | 290 | 476 |
| 16 | 40 | 222 | 150 | 110 | 85 | 4-ф18 | 290 | 481 |
| 16 | 50 | 254 | 165 | 125 | 100 | 4-ф18 | 290 | 487 |
| 16 | 65 | 276 | 185 | 145 | 120 | 8-ф18 | 365 | 637 |
| 16 | 80 | 298 | 200 | 160 | 135 | 8-ф18 | 365 | 651 |
| 16 | 100 | 352 | 220 | 180 | 155 | 8-ф18 | 365 | 659 |
| 16 | 125 | 400 | 250 | 210 | 185 | 8-ф18 | 470 | 811 |
| 16 | 150 | 451 | 285 | 240 | 210 | 8-ф22 | 470 | 870 |
| 16 | 200 | 600 | 340 | 295 | 265 | 12-ф22 | 470 | 880 |
| 16 | 250 | 650 | 405 | 355 | 320 | 12-ф26 | 597 | 1178 |
| 16 | 300 | 737 | 460 | 410 | 375 | 12-ф26 | 597 | 1238 |
*Укзанные размеры используются только для справки.
