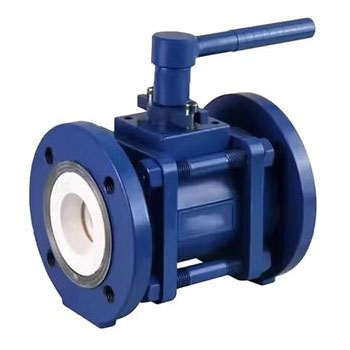

Кран шаровой с керамическим уплотнением с ручкой
Керамика – материал многофункциональный, и в ряде случаев она способна заменить полимеры и металлы. И в первую очередь это относится к такой категории, как запорная арматура, изготовленная из керамики. Материал отличается высокой прочностью, соответственно и керамические элементы арматуры отличаются долговечностью, и в течение всего срока эксплуатации изделия не требуют вмешательства человека, специального технического обслуживания. Изделия отличаются стойкостью к коррозии, к нагреванию, обладает невысоким коэффициентом трения, благодаря керамике, снижается усилие, необходимо для закрытия и открытия арматуры.
Керамический шаровый кран предназначен для выполнения функции перекрытия потоков особо агрессивных жидкостей и газов с примесью абразива.
Рабочая среда не соприкасается с металлом.
Шар — керамика, оксид циркония,
Уплотнительные кольца — керамика, оксид циркония,
Внутренние втулки — керамика, оксид циркония.
Чертеж крана шарового с керамическим уплотнением
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Крышка | WCB |
| 2 | Болт | 35 |
| 3 | Гайка | 25 |
| 4 | Корпус | WCB |
| 5 | Седло | Керамика |
| 6 | Шар | Керамика |
| 7 | О кольцо | VITON |
| 8 | Набивка | PTFE |
| 9 | Шток | 2Cr13 |
| 10 | Сальник | 2Cr13 |
| 11 | Болт | 35 |
| 12 | Рукоятка | Чугун |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | L | D | D1 | D2 | b | f | n-фd |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 130 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| 32 | 165 | 140 | 100 | 78 | 16 | 2 | 4-ф18 | |
| 40 | 180 | 150 | 110 | 85 | 16 | 3 | 4-ф18 | |
| 50 | 203 | 165 | 125 | 99 | 16 | 3 | 4-ф18 | |
| 65 | 220 | 185 | 145 | 118 | 18 | 3 | 8-ф18 | |
| 80 | 250 | 200 | 160 | 132 | 20 | 3 | 8-ф18 | |
| 100 | 280 | 220 | 180 | 156 | 20 | 3 | 8-ф18 | |
| 125 | 356 | 250 | 210 | 185 | 22 | 3 | 8-ф18 | |
| 150 | 394 | 285 | 240 | 211 | 24 | 3 | 8-ф23 | |
| 200 | 457 | 340 | 295 | 265 | 26 | 3 | 12-ф23 |
*Реальные размеры могут чуть отличаться.
