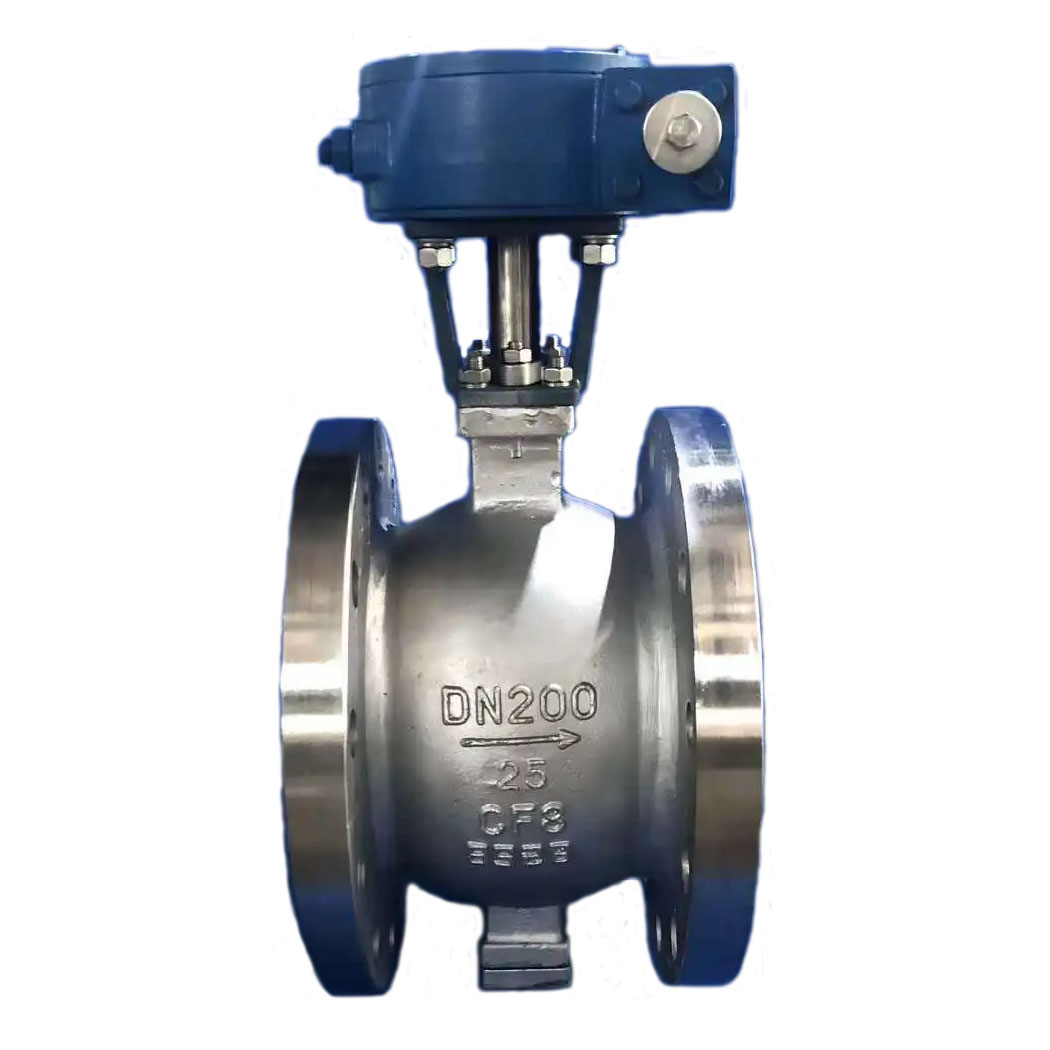

Регулирующий сегментный шаровый кран с редуктором
Конструкция сегментного шарового крана сконструирована таким образом, что сам запорный элемент имеет форму – V образный проход, и благодаря именно этому решению его можно применить на средах с высоким уровнем содержания волокон, абразива, среды с возможным выпадением в осадок/кристаллизации.
Технические преимущетсва V-образных шаровых кранов
-Точная механическая обработка шарового сегмента позволяет обеспечить возможность регулирования потока в широком диапазоне значений расхода
– Шлицевое соединение шарового сегмента и штока обеспечивает точность регулирования
– Разборная конструкция крана, с возможностью обслуживания (замены седла, изнашиваемых элементов) увеличивает срок службы и уменьшает расходы на эксплуатацию крана.

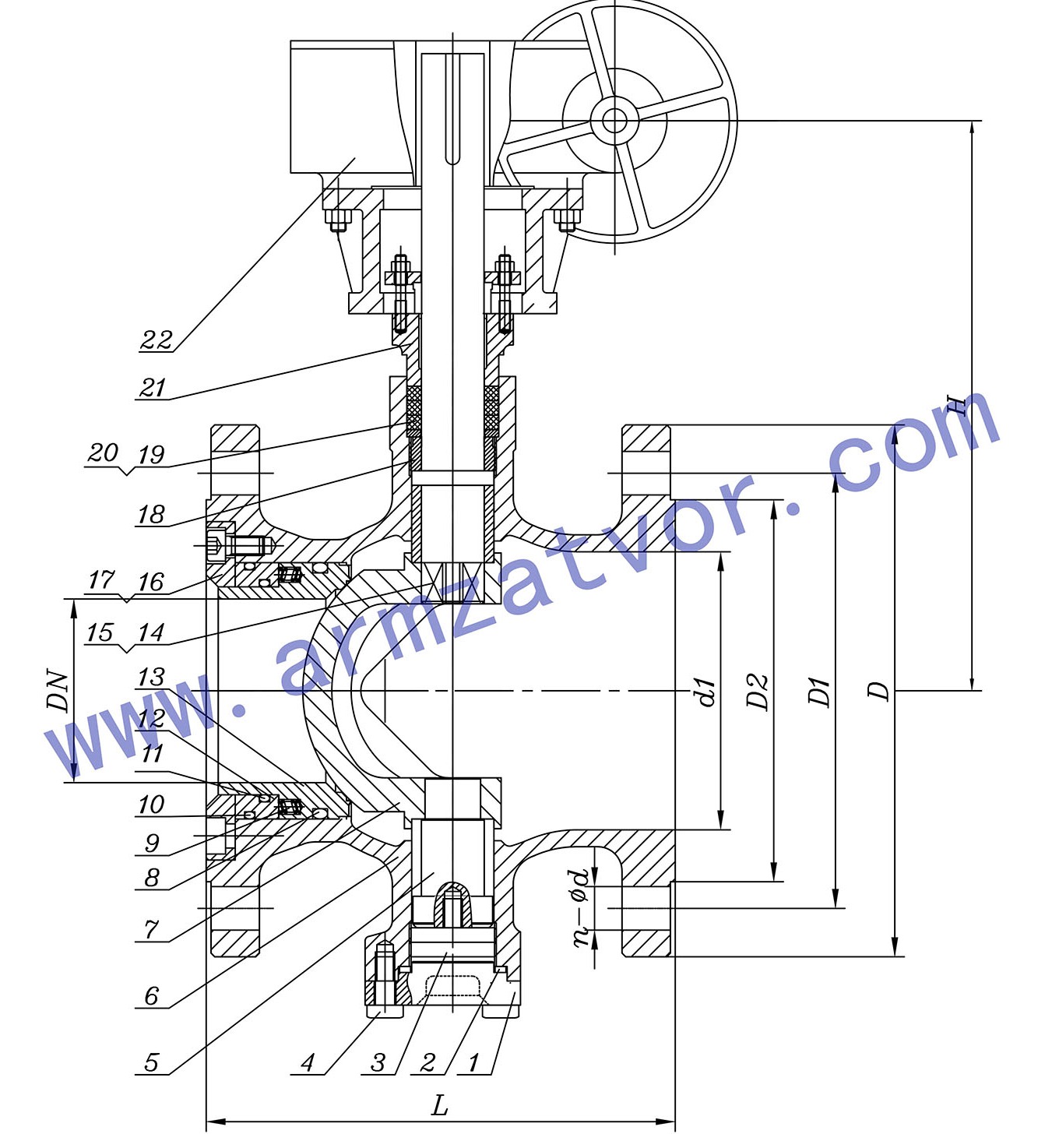

Чертеж крана шарового фланцевого с V-образным вырезом с редуктором
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Нижняя крышка | CF3M |
| 2 | Спиральная прокладка | 316L |
| 3 | Нижний колпачок | 316L |
| 4 | Шестигранный болт | A193 B8 |
| 5 | Нижний шток | 316L |
| 6 | Корпус | CF3M |
| 7 | Шар | 316+Сталь |
| 8 | О кольцо | VITON |
| 9 | Пружина | 316L |
| 10 | О кольцо | VITON |
| 11 | О кольцо | VITON |
| 12 | Пылезащитное кольцо | 316L |
| 13 | Седло | TFM |
| 14 | Шток | 316L |
| 15 | Втулка | 316L |
| 16 | Сальник для седла | CF3M |
| 17 | Шестигранный винт | A193 B8 |
| 18 | Верхний колпачок | 316L |
| 19 | Шайба для набивки | PTFE |
| 20 | Набивка | PTFE |
| 21 | Набивной сальник | CF3M |
| 22 | Редуктор | Чугун |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | L | d1 | D | D1 | D2 | n-фd | H≈ |
| 1,6 | 20 | 102 | 38 | 105 | 75 | 55 | 4-ф14 | 256 |
| 25 | 102 | 38 | 115 | 85 | 65 | 4-ф14 | 256 | |
| 32 | 102 | 45 | 135 | 100 | 78 | 4-ф18 | 264 | |
| 40 | 114 | 50 | 145 | 110 | 85 | 4-ф18 | 272 | |
| 50 | 124 | 62 | 160 | 125 | 100 | 4-ф18 | 287 | |
| 65 | 145 | 73 | 180 | 145 | 120 | 8-ф18 | 315 | |
| 80 | 165 | 90 | 200 | 160 | 135 | 8-ф18 | 351 | |
| 100 | 194 | 115 | 215 | 180 | 155 | 8-ф18 | 376 | |
| 125 | 194 | 134 | 245 | 210 | 185 | 8-ф18 | 403 | |
| 150 | 229 | 164 | 280 | 240 | 210 | 8-ф23 | 464 | |
| 200 | 243 | 206 | 335 | 295 | 265 | 12-ф23 | 525 | |
| 250 | 297 | 260 | 405 | 355 | 320 | 12-ф25 | 617 | |
| 300 | 338 | 316 | 460 | 410 | 375 | 12-ф25 | 708 | |
| 350 | 400 | 372 | 520 | 470 | 436 | 16-ф25 | 951 | |
| 400 | 400 | 420 | 580 | 525 | 485 | 16-ф30 | 1094 | |
| 450 | 528 | 470 | 640 | 585 | 545 | 20-ф30 | 1238 | |
| 500 | 600 | 516 | 705 | 650 | 608 | 20-ф34 | 1430 |
*Реальные размеры могут быть чуть отличаться.
