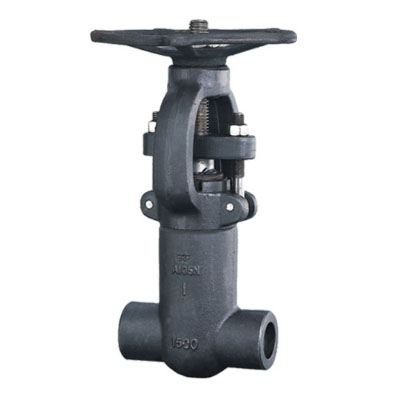

Задвижки клиновые компактные стальные кованные муфтовые/под приварку 31с77нж с самоуплотняющей крышкой(ЗКС)
Задвижки клиновые стальные(ЗКС). Задвижки предназначены для установки в качестве запорного механизма на трубопроводах, транспортирующих жидкие и. газообразные среды. Задвижки обеспечивают перекрытие потока среды в любом направлении. Присоединение к трубопроводу: фланцевое, муфтовое, под приварку встык, под приварку внахлест.
Чертеж задвижки клиновой компактной муфтовой/под приварку 31с77нж с самоуплотняющей крышкой(ЗКС)
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | A105 |
| 2 | Манжета | 2Cr13 |
| 3 | Диск | 2Cr13 |
| 4 | Шток | 2Cr13 |
| 5 | Прокладка | 304+Графит |
| 6 | Крышка | A105 |
| 7 | Шпилька | Ст.35 |
| 8 | Набивка | Гибкий графит |
| 9 | Набивной сальник | WCB |
| 10 | Сальник | WCB |
| 11 | Болт с ушком | Ст.35 |
| 12 | Гайка | Ст.45 |
| 13 | Гайка шпинделя | 2Cr13 |
| 14 | Маховик | Чугун |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | d(FB) | L | W | H≈ | Приблиз. вес, кг |
| 16,0 | 15 | 13 | 140 | 125 | 321 | 11.5 |
| 20 | 18 | 140 | 125 | 321 | 11.0 | |
| 25 | 24 | 140 | 160 | 321 | 10.2 | |
| 32 | 29 | 178 | 160 | 380 | 20.5 | |
| 40 | 36.5 | 178 | 180 | 414 | 21.7 | |
| 50 | 46.5 | 216 | 240 | 502 | 43.5 |
