16нж42р

Клапан обратный донный 16нж42р
: 16нж42р
: 063

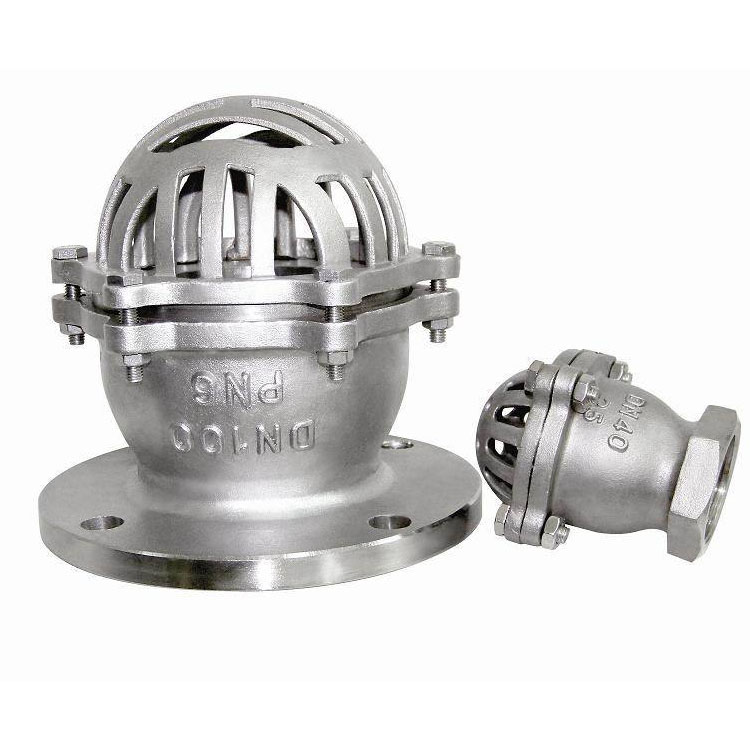

Клапан обратный донный фланцевый 16нж42р

Обратный клапан — это устройство, предназначенное для беспрепятственного пропуска жидкой, газообразной или смешанной рабочей среды по трубопроводу в одном направлении и обеспечивающее автоматическое перекрытие потока в случае изменения направления. Поскольку обратный поток рабочей среды, как правило, возникает при сбоях в работе компрессора или аварийной ситуации на трубопроводе, то клапан обратный относят к категории защитной трубопроводной арматуры. Тем не менее существуют некоторые виды клапанов, которые в зависимости от конструкции по своему действию в большей мере относятся к предохранительному типу арматуры.

По конструктивному исполнению обратные клапаны бывают нескольких типов: подъемные, поворотные, шаровые, плунжерные и другие. Однако среди всех перечисленных клапанов особым образом выделяют всего два типа — это клапан обратный поворотный и обратный клапан подъемный, которые получили наибольшее распространение в атомной, нефтяной, газовой, химической промышленности и многих других отраслях. Популярность обратных клапанов объясняется простотой их конструкции, надежной герметичностью, безотказностью и эффективностью в работе, а также отличной ремонтопригодностью и невысокой стоимостью изделия.

Подъемный обратный клапан состоит из корпуса, аналогичного корпусу запорного клапана, и затвора, который совершает возвратно-поступательные движения перпендикулярно направлению движения рабочей среды, тем самым открывая и закрывая поток. Поскольку посадка затвора на седло осуществляется под действием собственного веса, клапан обратный в большинстве своем устанавливают на горизонтальных участках трубопроводов. Однако существуют разновидности обратных клапанов для наклонных и вертикальных участков трубопроводов, в конструкции которых используется пружина, выполняющая функции дополнительного прижимного элемента. Иными словами, подъемные обратные клапаны делятся на пружинные и беспружинные.

Поворотный обратный клапан имеет затвор, который под действием потока рабочей среды поворачивается вокруг горизонтальной оси на определенный угол, тем самым обеспечивая беспрепятственный проход. В тот момент, когда поток останавливается или начинает движение в неположенном направлении, затвор захлопывается под тяжестью собственного веса. Поскольку ранее на трубопроводах больших диаметров использовались обратные клапаны соответствующих размеров, иногда случалось так, что при захлопывании тяжелого затвора устройство выходило из строя. Кроме того, при срабатывании клапана повышалась вероятность гидравлического удара в трубопроводной системе.

Чертеж клапана обратного донного фланцевого 16нж42р


Материалы основных деталей

Наименование ДеталиМатериал
1КорпусЧугун, сталь, нержавейка
2КрышкаЧугун, сталь, нержавейка
3ДискЧугун, сталь, нержавейка
4СедлоРезина

Основные габаритные & присоединительные размеры


Ру, МПаДу, ммDD1D2n-фdDoHВес примерный, кг
0,640130100804-Ф141351402.2
50140110904-Ф141551602.4
651601301104-Ф141901903.5
801851501254-Ф182152154.6
1002051701454-Ф182552555.75
1252352001758-Ф182952859.65
1502602252008-Ф1834533514.1
2003152802658-Ф1843040522
25037033531012-Ф1847549728
30043539536212-Ф2354558034
35048644541212-Ф2362063546
40053549546216-Ф2370568060
45059055051816-Ф2378572570
50064060056816-Ф2385576080
60075570567020-Ф25960785110
Ру, МПаДу, ммDD1D2n-фdDoHВес примерный, кг
1,040145110854-ф181351402.6
501601251004-ф181551602.8
651801451204-ф181901903.8
801951601354-ф182152154.85
1002151801558-ф182552556.1
1252452101858-ф1829528510.5
1502802402108-ф2334533514.6
2003352952658-ф2343040523
25039035032012-ф2347549729
30044040036812-ф2354558036
35050046042816-ф2362063548
40056551548216-ф2570568063
45061556553220-ф2578572574
50067062058520-ф2585576084
60078072568520-ф30960785116


Ру, МПаДу, ммDD1D2n-фdDoHВес примерный, кг
1,640145110854-ф181351402.6
501601251004-ф181551602.8
651801451204-ф181901903.8
801951601358-ф182152154.85
1002151801558-ф182552556.1
1252452101858-ф1829528510.5
1502802402108-ф2334533514.6
20033529526512-ф2343040523
25040535532012-ф2547549729
30046041037512-ф2554558036
35052047043516-ф2562063548
40058052548516-ф3070568063
45064058554520-ф3078572574
50070565060820-ф3485576084
60084077071820-ф41960785116


:

:
 *
:
 *
:

:
 *
:
   *
