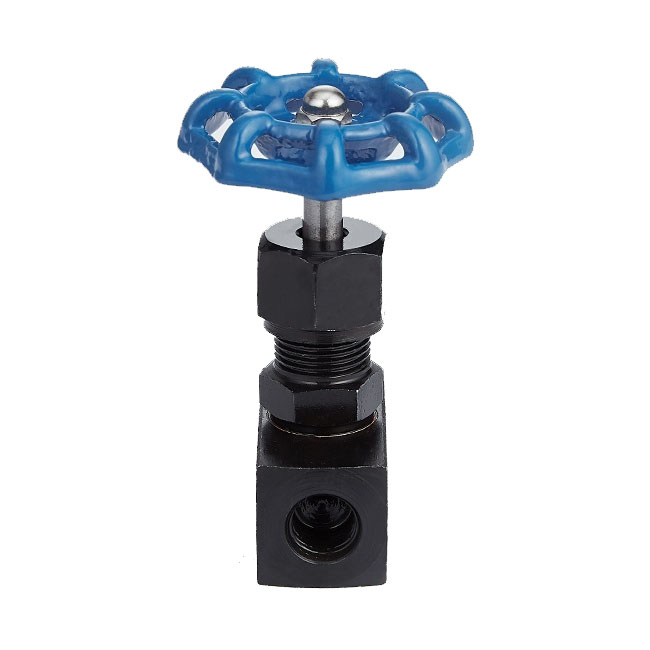

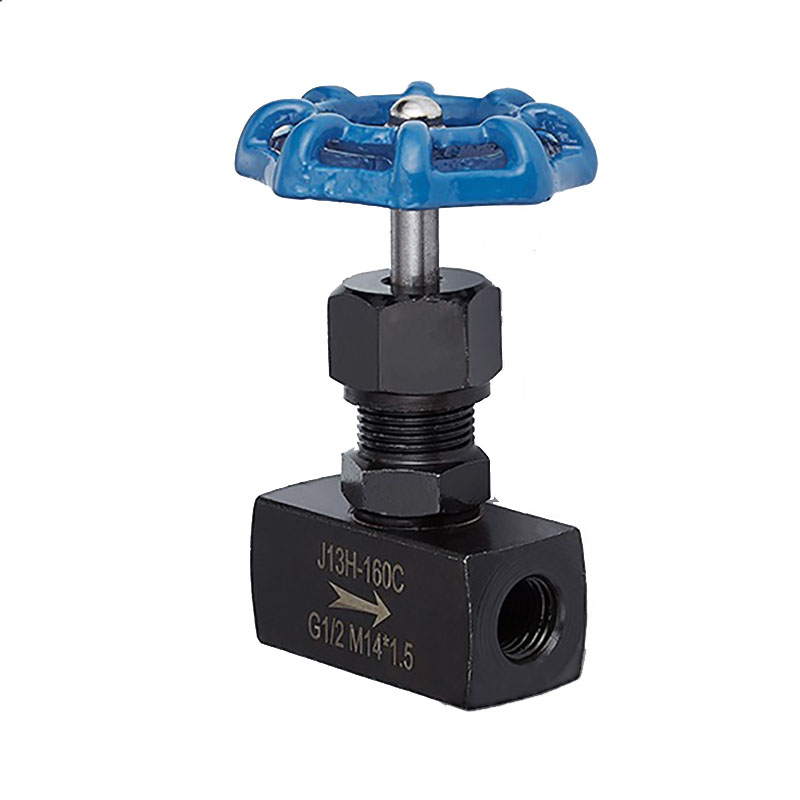

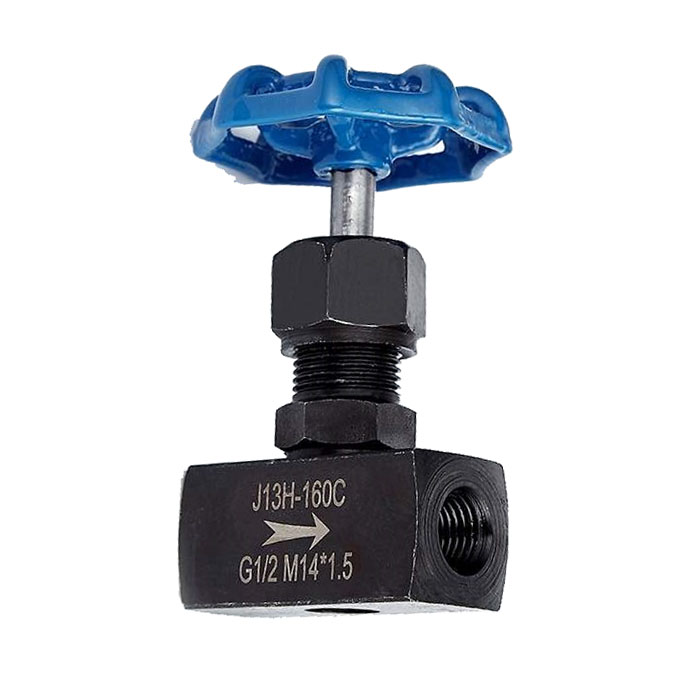

Игольчатый клапан стальной 15с54бк муфтовый Ру16,0МПа
Устройство клапана 15нж54бк игольчатое, рабочая среда перекрывается с помощью специального затвора, изготовленного в виде иглы. Основной особенностью клапана является конструкция запирающего элемента, отличающаяся исключительной надежностью. Такое устройство устанавливают в системах, транспортирующих пар, воду, нефтепродукты, на линиях контроля технологических процессов.
Клапан 15нж54бк монтируется на трубопровод следующими способами: цапковым, муфтовым, штуцерно-ниппельным. Он защищен гальваническим покрытием, поэтому может устанавливаться в местах повышенной влажности, в зонах резких смен температур.
Достоинства клапана 15нж54бк:
износостойкость внутренней части и корпуса;
небольшие габариты и удобство при монтаже;
сохраняет эксплуатационные свойства даже при длительном воздействии высоких температур;
отличается высокой пропускной способностью.
Чертеж игольчатого клапана стального 15с54бк муфтового
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 2 | Прокладка крышки | Красная медь, PTFE |
| 3 | Крышка | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 4 | Набивная прокладка |
PTFE, гибкий графит, металл+графит |
| 5 | Набивка | PTFE, гибкий графит |
| 6 | Набивной сальник |
Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 7 | Шток |
Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 8 | Маховик |
Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 9 | Гайка с головкой | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | L | H | G | D0 |
Вес примерный, кг |
| 16,0 | 6 | 52 | 87 | 1/4 | 70 |
0,44 |
| 10 | 52 | 87 | 3/8 | 70 |
0,42 | |
| 15 | 52 | 87 | 1/2 | 70 |
0,4 | |
| 20 | 68 | 109 | 3/4 | 80 |
0,6 | |
| 25 | 78 | 122 | 1 | 100 |
0,8 | |
| 32 | 95 | 180 | 11/4 | 140 |
2,2 | |
| 40 | 110 | 200 | 11/2 | 160 |
3,0 |
*Реальные размеры могут чуть отличаться.
