Игольчатый клапан нержавеющий со штуцерно-ниппельным соединением 15нж54бк Ру 16,0МПа
Устройство клапана 15нж54бк игольчатое, рабочая среда перекрывается с помощью специального затвора, изготовленного в виде иглы. Основной особенностью клапана является конструкция запирающего элемента, отличающаяся исключительной надежностью. Такое устройство устанавливают в системах, транспортирующих пар, воду, нефтепродукты, на линиях контроля технологических процессов.
Клапан 15нж54бк монтируется на трубопровод следующими способами: цапковым, муфтовым, штуцерно-ниппельным. Он защищен гальваническим покрытием, поэтому может устанавливаться в местах повышенной влажности, в зонах резких смен температур.
Достоинства клапана 15нж54бк:
износостойкость внутренней части и корпуса;
небольшие габариты и удобство при монтаже;
сохраняет эксплуатационные свойства даже при длительном воздействии высоких температур;
отличается высокой пропускной способностью.

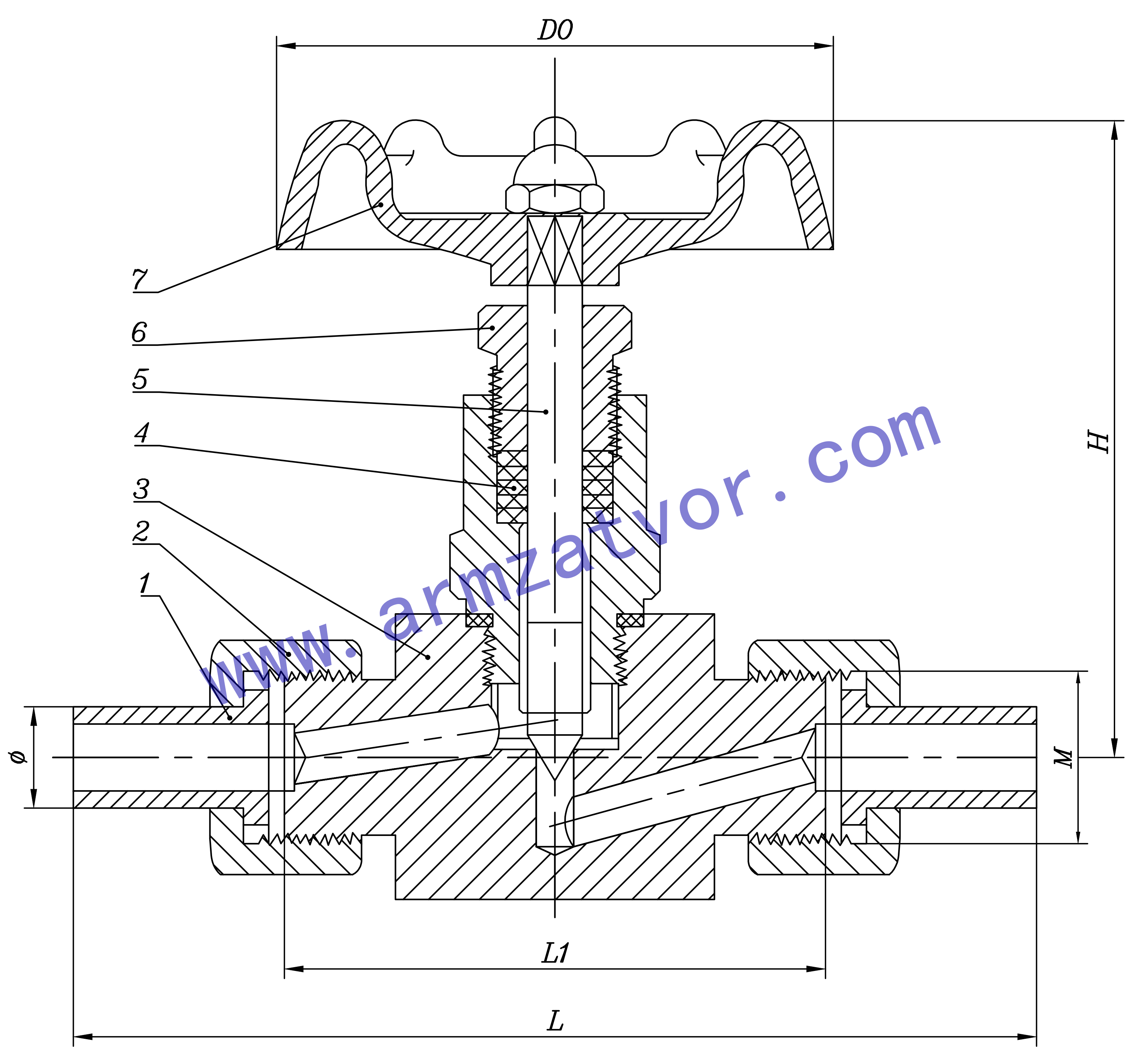

Чертеж 15нж54бк со штуцерно-ниппельным соединением
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Приварной патрубок | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 2 | Плоская шайба | PTFE, RTFE |
| 3 | Соединительная гайка | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 4 | Корпус | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 5 | Прокладка крышки | Красная медь, PTFE |
| 6 | Крышка | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 7 | Набивная прокладка | PTFE, гибкий графит, металл+графит |
| 8 | Набивка | PTFE, гибкий графит |
| 9 | Набивной сальник | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 10 | Запирающая гайка | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 11 | Шток | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 12 | Маховик | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
| 13 | Гайка с головкой | Сталь 20, A105, SS304, SS304L, SS316, SS316L |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | M | ф | L1 | L | H | Do | Вес, кг |
| 16,0 | 6 | M20X1.5 | ф14Х4 | 66 | 140 | 96 | 63 | 0,6 |
| 10 | M25X1.5 | ф18Х4 | 78 | 160 | 115 | 78 | 0,9 | |
| 15 | M30X1.5 | ф22Х4 | 94 | 180 | 122 | 100 | 1,5 | |
| 20 | M36X1.5 | ф28Х4 | 108 | 220 | 156 | 110 | 2,5 | |
| 25 | M39X1.5 | ф33Х4 | 110 | 230 | 170 | 140 | 3 |
*Реальные размеры могут чуть отличаться.
