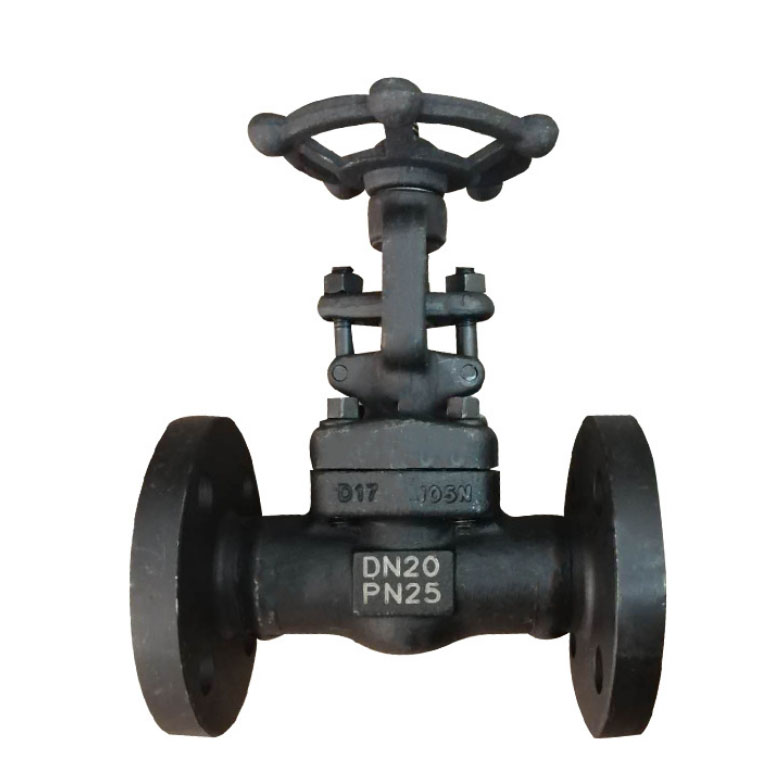

Задвижки клиновые компактные стальные кованные 31с45нж (ЗКС)

Задвижки клиновые стальные(ЗКС). Задвижки предназначены для установки в качестве запорного механизма на трубопроводах, транспортирующих жидкие и. газообразные среды. Задвижки обеспечивают перекрытие потока среды в любом направлении. Присоединение к трубопроводу: фланцевое, муфтовое, под приварку встык, под приварку внахлест.

Чертеж задвижки клиновой компактной 31с45нж (ЗКС)

Крышка на болтах:


Сварная крышка:


Материалы основных деталей

№	Наименование Детали	Материал
1	Корпус	A105
2	Манжета	2Cr13
3	Диск	2Cr13
4	Шток	2Cr13
5	Прокладка	304+Графит
6	Крышка	A105
7	Шпилька	Ст.35
8	Набивка	Гибкий графит
9	Набивной сальник	WCB
10	Сальник	WCB
11	Болт с ушком	Ст.35
12	Гайка	Ст.45
13	Гайка шпинделя	2Cr13
14	Маховик	Чугун

Основные габаритные & присоединительные размеры

Ру, МПа	Ду, мм	d	L	D	D1	n-фd	W	H≈	Приблиз. вес, кг
1,6	15	10	130	95	65	4-ф14	100	162	2.8
	20	12.7	150	105	75	4-ф14	100	162	3.2
	25	19.1	160	115	85	4-ф14	125	211	4.9
	32	24	180	135	100	4-ф18	125	238	5.6
	40	31.8	200	145	110	4-ф18	160	257	9.8
	50	38.1	250	160	125	4-ф18	180	282	12.8
	65	50.8	265	180	145	4-ф18	200	357	23

Ру, МПа	Ду, мм	d	L	D	D1	n-фd	W	H≈	Приблиз. вес, кг
2,5	15	10	130	95	65	4-ф14	100	162	3
	20	12.7	150	105	75	4-ф14	100	162	3.5
	25	19.1	160	115	85	4-ф14	125	211	5.5
	32	24	180	135	100	4-ф18	125	238	6.8
	40	31.8	200	145	110	4-ф18	160	257	10.4
	50	38.1	250	160	125	4-ф18	180	282	14.4
	65	50.8	265	180	145	8-ф18	200	357	24.5

Ру, МПа	Ду, мм	d	L	D	D1	n-фd	W	H≈	Приблиз. вес, кг
4,0	15	10	130	95	65	4-ф14	100	162	3.6
	20	12.7	150	105	75	4-ф14	100	162	4.9
	25	19.1	160	115	85	4-ф14	125	211	7
	32	24	180	135	100	4-ф18	125	238	9.4
	40	31.8	200	145	110	4-ф18	160	257	13.3
	50	38.1	250	160	125	4-ф18	180	282	18
	65	50.8	280	180	145	8-ф18	200	357	26.2

Ру, МПа	Ду, мм	d	L	D	D1	n-фd	W	H≈	Приблиз. вес, кг
6,4	15	10	130	105	75	4-ф14	100	162	3.8
	20	12.7	150	125	90	4-ф18	100	162	5.3
	25	19.1	160	135	100	4-ф18	125	211	7.9
	32	24	180	150	110	4-ф23	125	238	10.5
	40	31.8	200	165	125	4-ф23	160	257	13.8
	50	38.1	250	175	135	4-ф23	180	282	18.6
	65	50.8	280	200	160	8-ф23	200	357	27.7

Ру, МПа	Ду, мм	d	L	D	D1	n-фd	W	H≈	Приблиз. вес, кг
10,0	15	10	170	105	75	4-ф14	100	162	4.2
	20	12.7	190	125	90	4-ф18	100	162	5.8
	25	19.1	210	135	100	4-ф18	125	211	8.8
	32	24	230	150	110	4-ф23	125	238	12.1
	40	31.8	250	165	125	4-ф23	160	257	15.6
	50	38.1	250	195	145	4-ф26	180	282	19.5
	65	50.8	280	220	170	8-ф26	200	357	32

Ру, МПа	Ду, мм	d	L	D	D1	n-фd	W	H≈	Приблиз. вес, кг
16,0	15	13	170	105	75	4-ф14	125	197	5.2
	20	18	190	125	90	4-ф18	125	211	11
	25	24	210	135	100	4-ф18	160	238	13.3
	32	29	230	150	110	4-ф23	160	257	14.8
	40	36.5	250	165	125	4-ф23	180	276	20.3
	50	46.5	250	195	145	4-ф26	240	320	27.5
