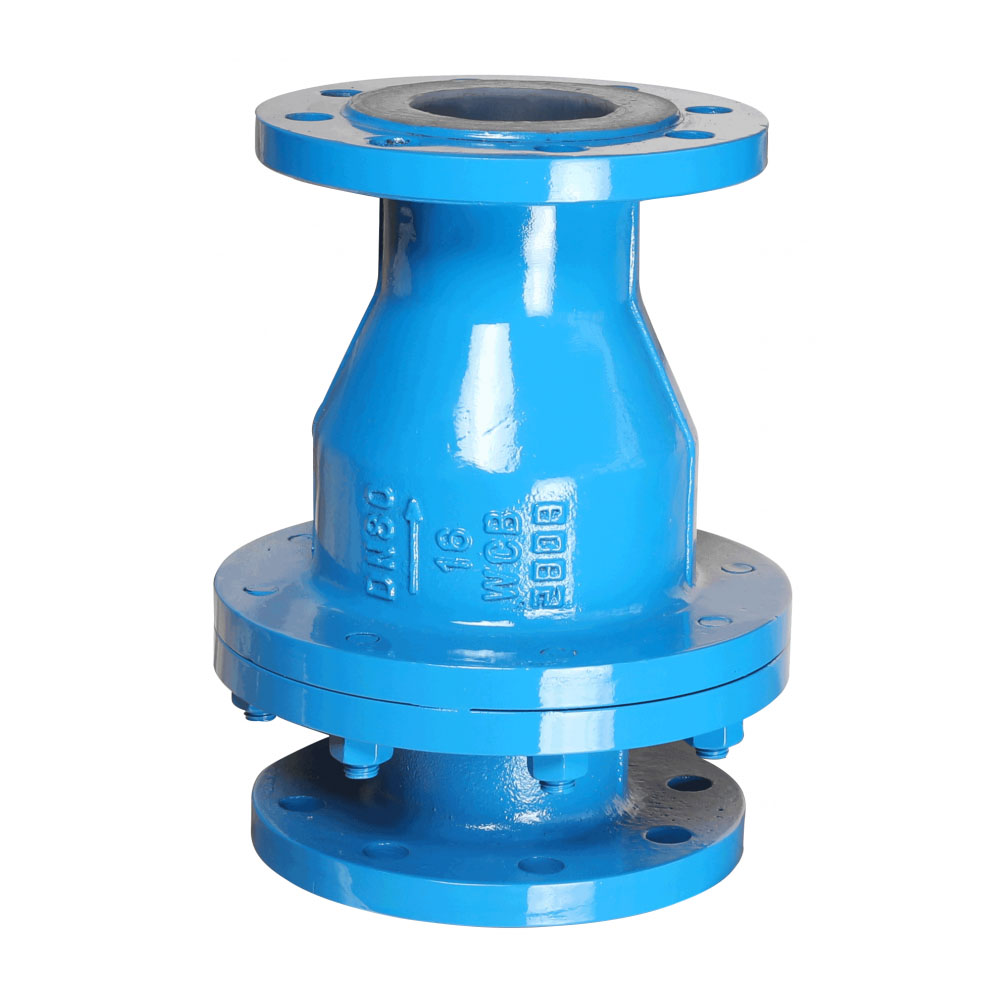

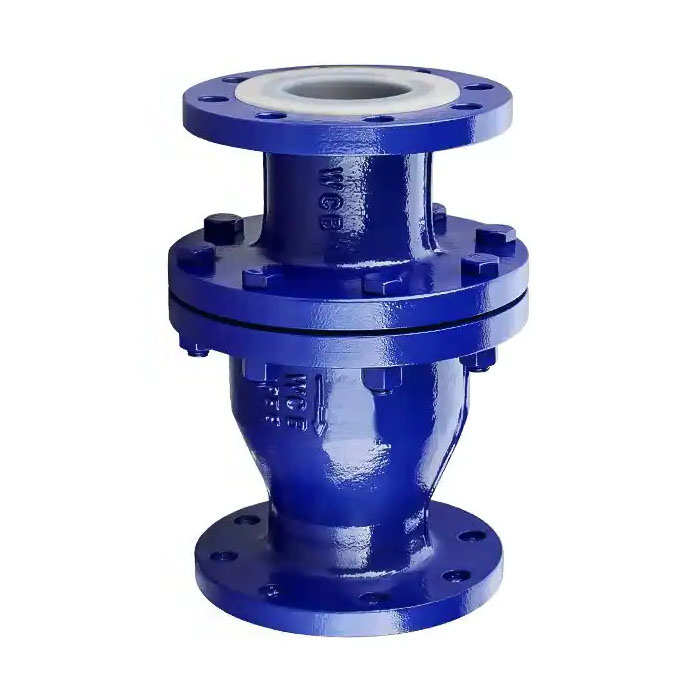

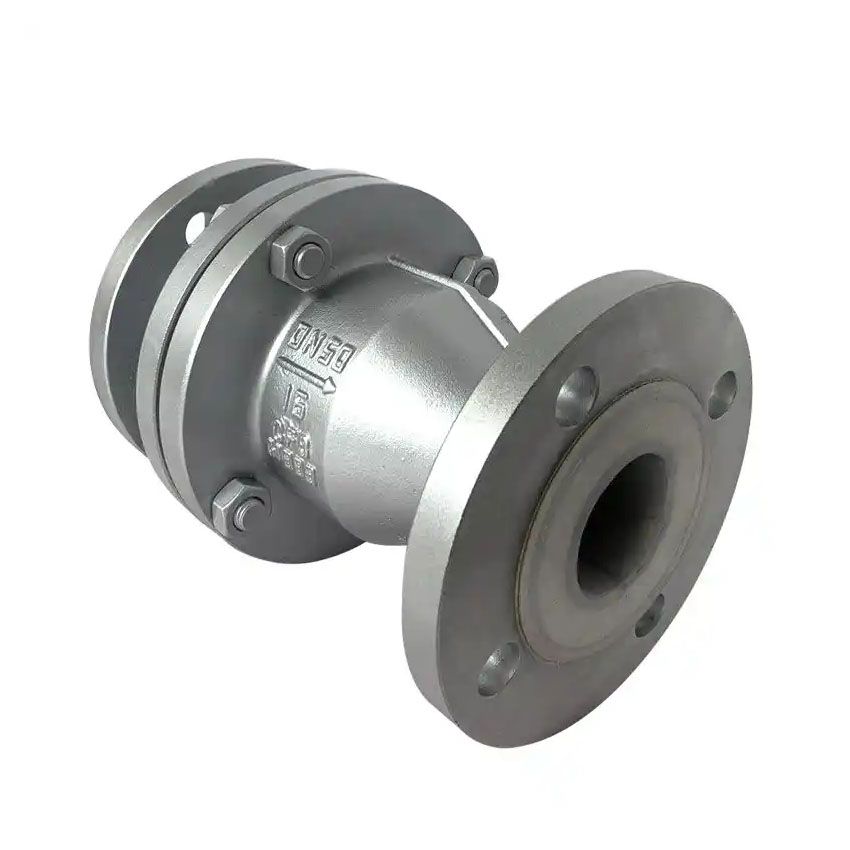

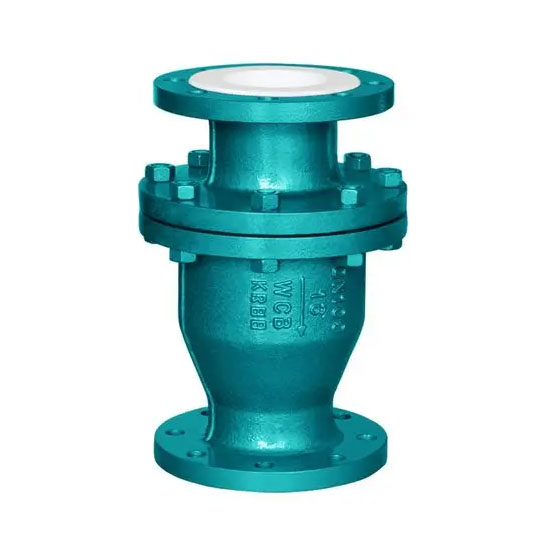

Клапан обратный поворотный химический фланцевый стальной футерованный фторопластом

Клапан обратный футерованный фторопластом надежно защищает трубопроводы химической, нефтяной, целлюлозно-бумажной, промышленной сферы, металлургии и энергетики. Главной задачей обратного клапана является не допустить изменение направления потока и вовремя отсечь аварийный участок магистрали. Клапаны производятся для вертикальных и горизонтальных трубопроводных систем, с двумя типами затворов: грибок и диск.

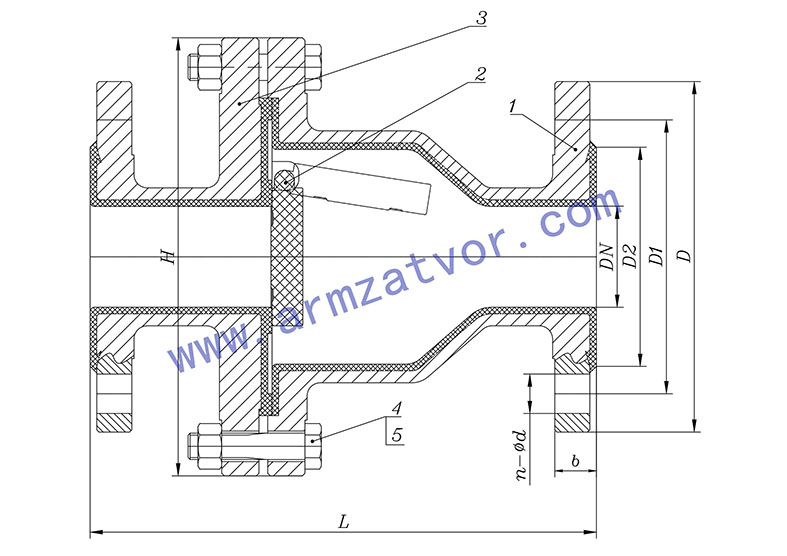

Чертеж клапана обратного поворотного химического фланцевого стального футерованного фторопластом

Материалы основных деталей

№	Наименование Детали	Материал
1	Корпус	WCB+FEP
2	Диск	WCB+FEP
3	Крышка	WCB+FEP
4	Болт	Сталь45
5	Гайка	2H

Основные габаритные & присоединительные размеры

Ру, МПа	Ду, мм	L	D	D1	D2	n-фd	b	H≈	Вес, кг
0.6	15	130	80	55	40	4-ф11	12	55	4
	20	150	90	65	50	4-ф11	14	58	5
	25	160	100	75	60	4-ф11	14	60	6
	32	180	120	90	70	4-ф14	14	75	7
	40	200	130	100	80	4-ф14	14	82	8
	50	230	140	110	90	4-ф14	14	95	10
	65	290	160	130	110	4-ф14	14	105	20
	80	310	190	150	128	4-ф18	16	120	25
	100	350	210	170	148	4-ф18	16	135	30
	125	400	240	200	178	8-ф18	18	158	50
	150	480	265	225	202	8-ф18	18	180	65
	200	495	320	280	258	8-ф18	20	215	137
	250	622	375	335	312	12-ф18	22	240	150
	300	698	440	395	365	12-ф22	22	265	185
	350	787	490	445	415	12-ф22	22	300	215
	400	914	540	495	465	16-ф22	22	360	244
	450	978	595	550	520	16-ф22	22	385	276
	500	978	645	600	570	20-ф22	24	415	315
	600	1295	755	705	670	20-ф26	30	540	410

Ру, МПа	Ду, мм	L	D	D1	D2	n-фd	b	H≈	Вес, кг
1.0	15	130	95	65	45	4-ф14	16	55	5
	20	150	105	75	58	4-ф14	18	58	7
	25	160	115	85	68	4-ф14	18	60	9
	32	180	140	100	78	4-ф18	18	75	11
	40	200	150	110	88	4-ф18	18	82	13.5
	50	230	165	125	102	4-ф18	18	95	18
	65	290	185	145	122	8-ф18	18	105	22
	80	310	200	160	138	8-ф18	20	120	28
	100	350	220	180	158	8-ф18	20	135	34
	125	400	250	210	188	8-ф18	22	158	58
	150	480	285	240	212	8-ф22	22	180	72
	200	495	340	295	268	8-ф22	24	215	150
	250	622	395	350	320	12-ф22	26	240	165
	300	698	445	400	370	12-ф22	26	265	190
	350	787	505	460	430	16-ф22	26	300	225
	400	914	565	515	482	16-ф26	26	360	254
	450	978	615	565	532	20-ф26	28	385	285
	500	978	670	620	585	20-ф26	28	415	333
	600	1295	780	725	685	20-ф30	34	540	410

Ру, МПа	Ду, мм	L	D	D1	D2	n-фd	b	H≈	Вес, кг
1.6	15	130	95	65	45	4-ф14	16	55	6
	20	150	105	75	58	4-ф14	18	58	7.8
	25	160	115	85	68	4-ф14	18	60	10
	32	180	140	100	78	4-ф18	18	75	12.5
	40	200	150	110	88	4-ф18	18	82	14.5
	50	230	165	125	102	4-ф18	18	95	19.5
	65	290	185	145	122	8-ф18	18	105	25.5
	80	310	200	160	138	8-ф18	20	120	30
	100	350	220	180	158	8-ф18	20	135	36
	125	400	250	210	188	8-ф18	22	158	62
	150	480	285	240	212	8-ф22	22	180	78
	200	495	340	295	268	12-ф22	24	215	156
	250	622	405	355	320	12-ф26	26	240	172
	300	698	460	410	378	12-ф26	28	265	240
	350	787	520	470	428	16-ф26	30	300	208
	400	914	580	525	490	16-ф30	32	360	265
	450	978	640	585	550	20-ф30	34	385	285
	500	978	715	650	610	20-ф33	34	415	333
	600	1295	840	770	725	20-ф36	36	540	410

*Реальные размеры могут чуть отличаться.
