Краткое описание

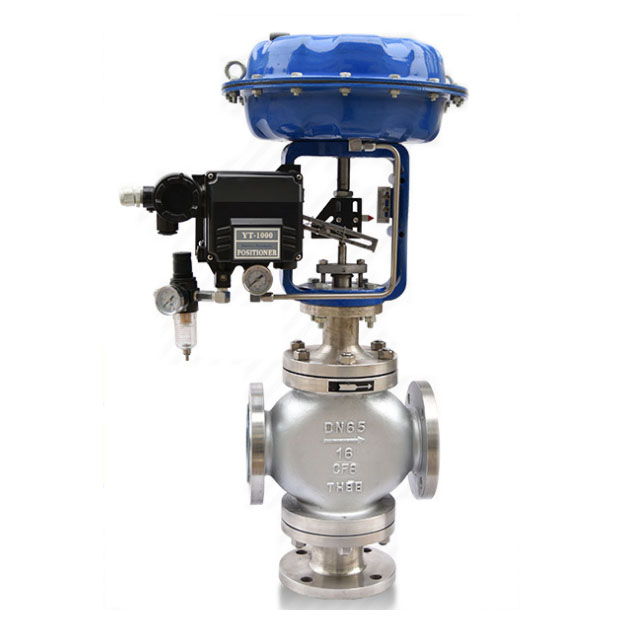

Трехходовой регулирующий клапан с пневматической мембраной типа ZNAQX имеет два режима действия: смесительный и разделительный. Катушечная конструкция использует цилиндрическое тонкостенное окно и направляется на боковую сторону катушки. В некоторых случаях трехходовой клапан может широко использоваться вместо двухходовых клапанов и одного трехходового сопла, обычно он используется для двухфазной регулировки теплообменников, а также для простой регулировки соотношения.
Основные технические параметры и паказатели
1. Основные технические параметры регулирующего механизма
| Ду, мм | Смесительный | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Разделительный | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
| Номинальный коэффициент расхода, Kv | Смесительный | 8,5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
| Разделительный | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||||
| Ру, МПа | 1,6, 4,0, 6,4 | ||||||||||||
| Ход, мм | 16 | 25 | 40 | 60 | 100 | ||||||||
| Характеристики потока | линейный | ||||||||||||
| Температура рабочей среды | -20~+200°C, -40~+250°C(нормальная температура); -40~+425°C(средняя температура) | ||||||||||||
| Присоединительные размеры фланца | Чугунный фланец - по JB78; стальной фланец - по JB79 | ||||||||||||
| Тип фланца | Исполнение фланца по JB77, среди чего поверхность чугунного фланца - плоская; стального фланца - с впадиной | ||||||||||||
| Материал корпуса | HT200, WCB, ZG1Cr18Ni9Ti | ||||||||||||
| Материал золотника | 1Cr18Ni9Ti | ||||||||||||
2. Основные технические параметры привода
| Модель | ZHAB-22 | ZHAB-23 | ZHAB-34 | ZHAB-45 | ZHAB-56 |
| Эффективная площадь | 350 | 350 | 560 | 900 | 1400 |
| Ход, мм | 16 | 25 | 40 | 60 | 100 |
| Диапазон пружины, КПа | 20~100; 40~200; 20~60; 60~100; 80~240 | ||||

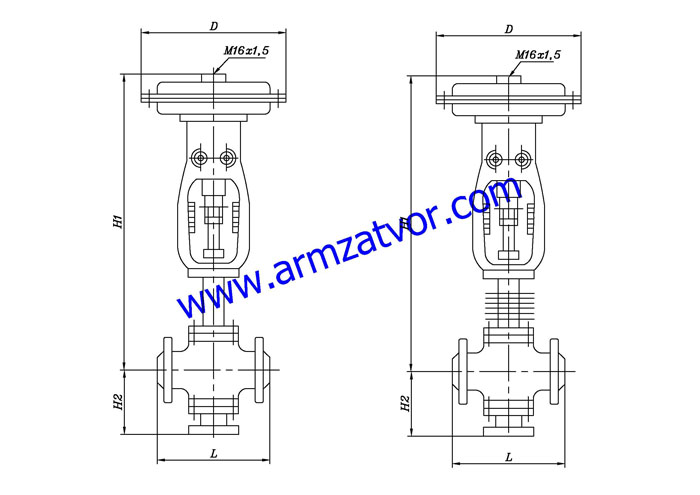

Габаритные размеры
| Ду, мм | Смесительный | |||||||||
| Ход | D | L | H1 | H2 | ||||||
| Ру, МПа | Ру, МПа | |||||||||
| 1,6 | 4,0 | 6,4 | Тип норм. темп. | Тип сред. Темп. | 1,6 | 4,0 | 6,4 | |||
| 25 | 16 | 325 | 185 | 190 | 200 | 615 | 763 | 160 | 150 | 150 |
| 32 | 16 | 325 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 160 |
| 40 | 25 | 325 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 170 |
| 50 | 25 | 325 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 190 |
| 65 | 40 | 410 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 210 |
| 80 | 40 | 410 | 300 | 310 | 320 | 879 | 1042 | 210 | 230 | 230 |
| 100 | 40 | 410 | 350 | 360 | 370 | 873 | 1036 | 220 | 250 | 250 |
| 125 | 60 | 495 | 410 | 430 | 440 | 1029 | 1244 | 260 | 300 | 300 |
| 150 | 60 | 495 | 450 | 465 | 475 | 1046 | 1261 | 280 | 320 | 320 |
| 200 | 60 | 495 | 550 | 560 | 570 | 1075 | 1290 | 320 | 380 | 380 |
| 250 | 100 | 600 | 635 | 660 | 670 | 1451 | 1320 | 474 | 474 | |
| 300 | 100 | 600 | 720 | 740 | 770 | 1512 | 1560 | 584 | 584 | |
| Ду, мм | Разделительный | |||||||
| L | H1 | H2 | ||||||
| Ру, МПа | Ру, МПа | |||||||
| 1,6 | 4,0 | 6,4 | Тип норм. темп. | Тип сред. Темп. | 1,6 | 4,0 | 6,4 | |
| 25 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 160 |
| 32 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 |
| 40 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 |
| 50 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 |
| 65 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 |
| 80 | 300 | 310 | 320 | 885 | 1050 | 225 | 250 | 265 |
| 100 | 350 | 360 | 370 | 900 | 1060 | 245 | 275 | 285 |
| 125 | 410 | 430 | 440 | 1050 | 1265 | 285 | 320 | 325 |
| 150 | 450 | 465 | 475 | 1060 | 1275 | 305 | 340 | 345 |
| 200 | 550 | 560 | 570 | 1105 | 1320 | 350 | 400 | 410 |
| 250 | 635 | 660 | 670 | 1525 | 2800 | 540 | 540 | |
| 300 | 720 | 740 | 770 | 1545 | 1820 | 612 | 612 | |
Примечание: разделительный клапан диаметром меньше 80мм заменяются смесительным клапаном того же диаметра.
Пункты внимания при размещении заказа
При размещении заказа просьба заполнить “Спецификацию” или указать следующие пункты:
1. Модель продукта
2. Ду, номинальный коэффициент расхода Kv
3. Давление сигнала, диапазон пружины
4. Характеристики потока
5. Входное давление и выходное давление
6. Рабочая среда
7. Температура рабочей среды
8. Материал корпуса, золотника и гильзы
9. С маховиком, позиционером или нет, укажите модель
10. Другие особые требования
